Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: EPFU-4G652D-1,15
Warunki płatności i wysyłki
Minimalne zamówienie: 10KM
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
Kabel światłowodowy dmuchany powietrzem 4-żyłowy kabel światłowodowy G652D EPFU |
Liczba włókien: |
4 rdzenie |
Błonnik: |
G652D |
Średnica kabla: |
1,15 mm ± 0,03 mm |
Waga kabla: |
1kg/km |
Materiał płaszcza: |
Całkowicie nowy HDPE |
APLIKACJA: |
do użytku w pomieszczeniach, sieć |
Odległość ciosu: |
1000 metrów |
Nazwa produktu: |
Kabel światłowodowy dmuchany powietrzem 4-żyłowy kabel światłowodowy G652D EPFU |
Liczba włókien: |
4 rdzenie |
Błonnik: |
G652D |
Średnica kabla: |
1,15 mm ± 0,03 mm |
Waga kabla: |
1kg/km |
Materiał płaszcza: |
Całkowicie nowy HDPE |
APLIKACJA: |
do użytku w pomieszczeniach, sieć |
Odległość ciosu: |
1000 metrów |
Kabel światłowodowy dmuchany powietrzem 4-żyłowy kabel światłowodowy G652D EPFU
Opis

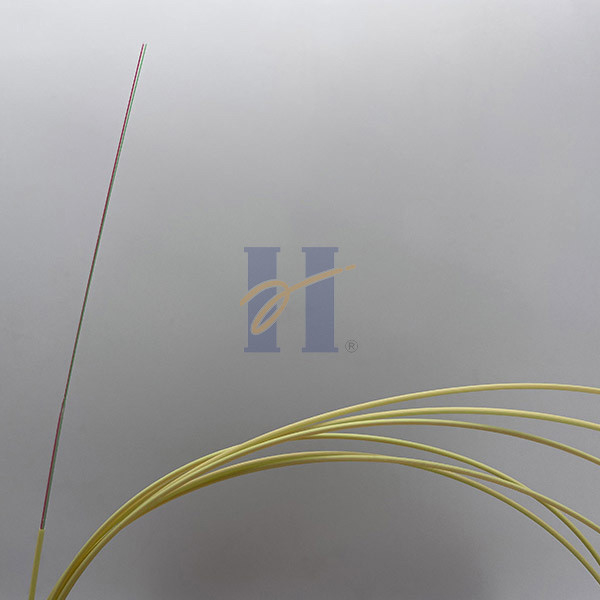

Kable z włókna dmuchanego firmy Huiyuan (EPFU) to rodzina kabli mikrokanalizacyjnych do mikrorurek o średnicy wewnętrznej do 3,5 mm.Jest to lekki kabel światłowodowy o bardzo małej średnicy, w pełni dielektryczny, całkowicie suchy i żółty płaszcz HDPE.Włókna kabla są kodowane zgodnie z EIA/TIA-598 lub możesz dostosować swój własny kolor.Każdy kabel zawiera do 24 włókien chronionych miękką warstwą akrylanu.Kable przeznaczone są do montażu przez przedmuchiwanie powietrzem.
Specyfikacja techniczna:
| Przedmiotów | Wartość | |
| Światłowód | G652D | |
| Rodzaj włókna | Tryb pojedyńczy | |
| Liczba włókien | 4 włókna | |
| Materiał powłoki zewnętrznej | Polietylen | |
| Średnica nominalna kabla (± 0,05 mm) | 1,15 mm | |
| Kabel ok.waga (kg/km) | 1 | |
| Maks.wytrzymałość na rozciąganie | Krótki czas | 9N |
| Zakres temperatury | Instalacja | -10℃ do +40℃ |
| Magazynowanie | -20℃ do +60℃ | |
| Operacja | -20℃ do +60℃ | |
Test dmuchania:
| Liczba włókien | 4F |
| Kanał standardowy | 5,0/3,5 mm |
| Ciśnienie powietrza | 10bar |
| Typowa odległość wdmuchiwania | 1000 m² |
| Typowy czas wdmuchiwania | 20 minut |
Specyfikacja włókien:
| Charakterystyka | Parametr | Jednostki | |
| Średnica pola trybu | przy 1310nm | 9,2±0,4 | µm |
| przy 1550nm | 10,4 ± 0,6 | mm | |
| Współczynnik tłumienia | przy 1310nm | ≤0,40 | dB/km |
| przy 1550nm | ≤0,30 | dB/km | |
| Średnica okładziny | 125,0±1,0 | µm | |
| Nieokrągłość okładziny | ≤1,0 | % | |
| Średnica powłoki | 245,0±10,0 | µm | |
| Dowód stresu | ≥0,69 | GPa | |
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0 | N |
| Wartość szczytowa | 1,3-8,9 | N | |
| Strata makro zginania | Ф60mm, 100 okręgów, przy 1550nm | ≤0,05 | dB |
| Ф32mm, 1 koła, przy 1550nm | ≤0,05 | dB | |
Struktura kabla:
1. Światłowód 2. Żywica 3. Włókna wypełniające 4. Rowek 5. Powłoka HDPE
Normy:
| ITU-T G.652.D | Charakterystyka światłowodu i kabla jednomodowego |
| ANSI/TIA/EIA 598-C | Kodowanie kolorami kabla światłowodowego |
| IEC 60794-1-2: 2017 | Kable światłowodowe - Część 1-2: Specyfikacja ogólna - Podstawowa Procedury testowania kabli optycznych - Ogólne wskazówki |
| IEC 60068-2-38:2009 | Badania środowiskowe - Część 2-38: Próby - Próba Z/AD: Złożony cykliczny test temperatury/wilgotności |
| IEC 60794-5:2014 | Kable światłowodowe - Część 5: Specyfikacja przekrojowa - Okablowanie mikrorurowe do instalacji przez wdmuchiwanie |
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Zaakceptuj również niestandardową długość bębna
Kolor włókna: (obsługa niestandardowego koloru)
| Nie. | 1 | 2 | 3 | 4 |
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC EPFU 4 G652D [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły pakowania:
| Liczba włókien |
Długość (m/bęben) |
Wielkość opakowania (mm) |
Waga brutto (kg/bęben) |
| 4 włókna | 2000m/bęben | 510*510*200mm | 8kg |
| 4000m/bęben | 510*510*200mm | 10kg | |
| 6000m/bęben | 510*510*300mm | 12kg |
