Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: EPFU-4G657A1-PE1.15
Warunki płatności i wysyłki
Minimalne zamówienie: 10KM
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
Instalacja z dmuchanego powietrza FTTx 4 Kabel światłowodowy G652D EPFU z mikrowłóknem |
Liczba włókien: |
4F |
Klasa włókien: |
G.652D |
Typ włókna: |
Tryb pojedyńczy |
Średnica: |
1,15 mm ± 0,05 mm |
Wszystkie dielektryki: |
TAk |
APLIKACJA: |
FTTX |
Mikrorura do wydmuchu: |
5/3mm HDPE |
Wydmuchiwana odległość: |
1000m |
Nazwa produktu: |
Instalacja z dmuchanego powietrza FTTx 4 Kabel światłowodowy G652D EPFU z mikrowłóknem |
Liczba włókien: |
4F |
Klasa włókien: |
G.652D |
Typ włókna: |
Tryb pojedyńczy |
Średnica: |
1,15 mm ± 0,05 mm |
Wszystkie dielektryki: |
TAk |
APLIKACJA: |
FTTX |
Mikrorura do wydmuchu: |
5/3mm HDPE |
Wydmuchiwana odległość: |
1000m |

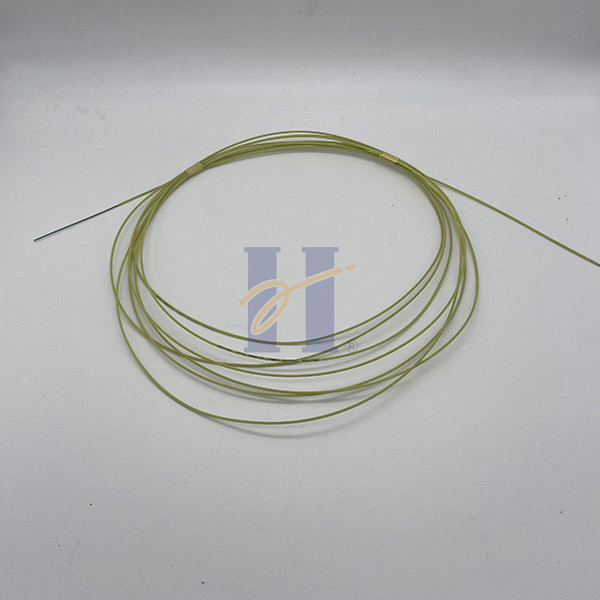

Instalacja z dmuchanego powietrza FTTx 4 Kabel światłowodowy G652D EPFU z mikrowłóknem
Opis
Włókna nadmuchiwane powietrzem (ABF lub EPFU) to dość wąskie jednostki światłowodowe o średnicy zaledwie 1,15 do 2,1 mm.Pomimo bardzo małej średnicy, każde włókno Air Blown ma pojemność od 2 do 24 włókien, w tym światłowód jednomodowy i wielomodowy.Włókna nadmuchiwane powietrzem mogą być instalowane we wszystkich typach mikrorurek o średnicy wewnętrznej od 2 do 6 mm.Szczególnie nadaje się do połączeń punktowych w instalacjach Fiber To The Home (FTTH).
Specyfikacja techniczna:
| Przedmiotów | Wartość | |
| Światłowód | G652D | |
| Rodzaj włókna | Tryb pojedyńczy | |
| Liczba włókien | 4 włókna | |
| Materiał powłoki zewnętrznej | Polietylen | |
| Średnica nominalna kabla (±0,05 mm) | 1,15 mm | |
| Kabel ok.waga (kg/km) | 1 | |
| Dmuchanie powietrzem | Wyposażenie: PR140, kanał: 5/3,5 mm, ciśnienie nadmuchu: ≤10bar, Typowa długość dmuchania: 1000m |
|
| Obowiązujący mikrodukt | 5/3,5 mm | |
Wydajność środowiska
| Test | Metoda badania | Parametry testowe | Specyfikacja produktu |
| Moczenie w wodzie | IEC 60794-5 | 1000 godzin w wodzie, 18°C/22°C | Test po cyklu temp Zmiana o 0,25 dB/km w trakcie i po teście |
| Cykl temperatury | IEC 60794-1-2-F1 (3 cykle) |
+20°C, –20°C, +60°C | Przyrost tłumienia podczas i po teście OM1: ≤0,25dB/km, OM2,3,4: ≤0,40dB/km |
| Cykl wilgotnego ciepła | IEC 60068-2-38 (10 cykli) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Przyrost tłumienia podczas i po teście ≤0,25dB/km |
Specyfikacja włókien:
| Charakterystyka | Określone wartości | Jednostki | |
| Średnica okładziny | 125,0±1,0 | µm | |
| Nieokrągłość okładziny | ≤1,0 | % | |
| Średnica powłoki | 245,0±10,0 | µm | |
| Błąd koncentryczności powłoki i okładziny | ≤12,0 | µm | |
| Nieokrągłość powłoki | ≤6,0 | % | |
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 | µm | |
| Wijący się | ≥4 | m | |
| Dowód stresu | ≥0,69 | GPa | |
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0 | N |
| Wartość szczytowa | 1,3-8,9 | N | |
| Strata makro zginania | Ф60mm, 100 okręgów, przy 1550nm | ≤0,05 | dB |
| Ф32mm, 1 koła, przy 1550nm | ≤0,05 | dB | |
Struktura kabla:
1. Włókna 2. Żywica 3. Wypełniacz 4. Rowki 5. Płaszcz HDPE
Normy:
| ITU-T G.652.D | Charakterystyka światłowodu i kabla jednomodowego |
| ANSI/TIA/EIA 598-C | Kodowanie kolorami kabla światłowodowego |
| IEC 60794-1-2: 2017 | Kable światłowodowe - Część 1-2: Specyfikacja ogólna - Podstawowa Procedury testowania kabli optycznych - Ogólne wskazówki |
| IEC 60068-2-38:2009 | Badania środowiskowe - Część 2-38: Próby - Próba Z/AD: Złożony cykliczny test temperatury/wilgotności |
| RoHS | Ograniczenie dotyczące substancji niebezpiecznych — zgodność |
Standardowa długość bębna
2 km/pan, 4 km/pan i 6 km/pan
Kolor włókna: (obsługa niestandardowego koloru)
| Kolor | 1. niebieski | 2.pomarańczowy | 3.zielony | 4.brązowy |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HUIYUAN FU 4 G652D [Nr bębna] [Data-Miesiąc-Rok] [Metr]
Szczegóły pakowania:
| Liczba włókien |
Długość |
Wielkość opakowania |
Waga brutto |
| 4 G652D | 2km/bęben | 510*510*200mm | 8kg |
| 4km/bęben | 510*510*200mm | 10kg | |
| 6km/bęben | 510*510*300mm | 12kg |
