Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: MINI-4G652D
Warunki płatności i wysyłki
Minimalne zamówienie: 10KM
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
Światłowód 4F FTTh Kabel światłowodowy G652D FTTH Kabel światłowodowy GCYFXTY Internet |
Liczba włókien: |
4 Włókno |
Błonnik: |
G652D |
Średnica kabla: |
2,0 mm ± 0,05 mm |
Materiał płaszcza: |
Polietylen o wysokiej gęstości |
APLIKACJA: |
Nadmuch powietrza |
Wydmuchiwana odległość: |
1KM |
Obowiązujący mikrodukt: |
5,00/3,50 mm |
Nazwa produktu: |
Światłowód 4F FTTh Kabel światłowodowy G652D FTTH Kabel światłowodowy GCYFXTY Internet |
Liczba włókien: |
4 Włókno |
Błonnik: |
G652D |
Średnica kabla: |
2,0 mm ± 0,05 mm |
Materiał płaszcza: |
Polietylen o wysokiej gęstości |
APLIKACJA: |
Nadmuch powietrza |
Wydmuchiwana odległość: |
1KM |
Obowiązujący mikrodukt: |
5,00/3,50 mm |
Światłowód 4F FTTh Kabel światłowodowy G652D FTTH Kabel światłowodowy GCYFXTY Internet
Opis
Kabel światłowodowy FTTH firmy Huiyuan jest przeznaczony do wdmuchiwania powietrza do mikrorury.Ma bardzo małą średnicę i niewielką wagę.
Mały rozmiar i niewielka waga
Mieszanka wypełniająca tubę zapewniająca kluczową ochronę włókien
Unikalna konstrukcja osłony z rowkami zapewniającymi dobrą wydajność nadmuchu powietrza
Wysoka prędkość nadmuchu do 50m/min i duża odległość nadmuchu do 1000m
Umożliwienie przedmuchania i wymiany na nowe kable w celu zachowania przewagi technicznej
Umożliwia cięcie mikrorurek w dowolnym miejscu i czasie do odgałęzień bez wpływu na inne kable, oszczędzając włazy, otwory ręczne i złącza kablowe
Specyfikacja techniczna:
| Rodzaj kabla | GCYFXY-4-2,0 |
| Liczba włókien | 4 |
| Grubość osłony |
Wartość nominalna: 0,20 mm Średnia wartość: 0,15 mm |
| Średnica kabla | 2,0 ± 0,1 mm |
| Waga | 4,0 kg/km |
| Osłabienie | ≤0,35dB/km @ 1310nm ≤0,22dB/km @ 1550nm |
| Maks.wytrzymałość na rozciąganie | 40 N |
| Maks.siła miażdżąca | 600 N/100mm |
| Min.Promień gięcia Statyczny/dynamiczny |
10/20 x średnica kabla |
Specyfikacja włókien:
| Charakterystyka | Określone wartości | |
| Średnica pola trybu | przy 1310nm | 9,2±0,4µm |
| przy 1550nm | 10,4 ± 0,6 mm | |
| Współczynnik tłumienia | przy 1310nm | ≤0,40dB/km |
| przy 1550nm | ≤0,30 dB/km | |
| Średnica okładziny | 125,0±1,0µm | |
| Nieokrągłość okładziny | ≤1,0% | |
| Średnica powłoki | 245,0±10,0µm | |
| Błąd koncentryczności powłoki i okładziny | ≤12,0 µm | |
| Nieokrągłość powłoki | ≤6,0% | |
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 µm | |

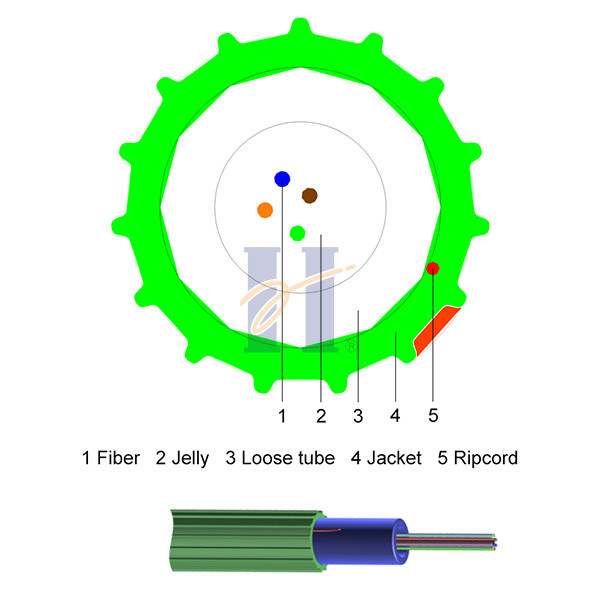

Struktura kabla:
1. Powłoka HDPE 2. Włókno 3. Galaretka 4. Luźna tuba 5. Ripcord
Wydajność mechaniczna
| Przedmiot | Metoda testowania | Wyniki testów | Określona wartość | |
| Wielokrotne zginanie | IEC 60794-1-21-E6 | Po teście Δa≤0,03 dB Płaszcz zewnętrzny nie ma widocznych pęknięć. |
R: 20 x średnica kabla Obciążenie zginające: 15N Czasy gięcia: 25 |
|
| Skręcenie | IEC 60794-1-21-E7 | Po teście Δa≤0,03 dB Płaszcz zewnętrzny nie ma widocznych pęknięć. |
Kąt skrętu: ±180º Obciążenie skrętne: 15N Czasy skrętu: 5 |
|
| Zgięcie kabla | IEC 60794-1-21-E11A | Po teście światłowód nie pęka Płaszcz zewnętrzny nie ma widocznych pęknięć. |
R: 20 x średnica kabla 10 tur Czasy cykli: 5 |
|
| Wszystkie testy optyczne przebiegały przy 1550 nm | ||||
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna: (obsługa niestandardowego koloru)
| Włókno nr 1 = niebieski |
| Włókno nr 2 = pomarańczowy |
| Włókno nr 3 = zielony |
| Włókno nr 4 = czerwony |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC MINI 4 G652D [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
