Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: MINI-12G652D
Warunki płatności i wysyłki
Minimalne zamówienie: 10KM
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
12 światłowodowy kabel światłowodowy G652D z wdmuchiwanym powietrzem panel światłowodowy FTTH |
Liczba włókien: |
12 włókien |
Rodzaj włókna: |
G.652.D |
Średnica kabla: |
2,0 mm ± 0,03 mm |
Materiał kurtki: |
polietylen |
Typ włókna: |
Jednomodowy i wielomodowy |
Kolor osłony: |
Wsparcie klienta |
Metoda instalacji: |
Mikrorurki |
Nazwa produktu: |
12 światłowodowy kabel światłowodowy G652D z wdmuchiwanym powietrzem panel światłowodowy FTTH |
Liczba włókien: |
12 włókien |
Rodzaj włókna: |
G.652.D |
Średnica kabla: |
2,0 mm ± 0,03 mm |
Materiał kurtki: |
polietylen |
Typ włókna: |
Jednomodowy i wielomodowy |
Kolor osłony: |
Wsparcie klienta |
Metoda instalacji: |
Mikrorurki |
12 światłowodowy kabel światłowodowy G652D z wdmuchiwanym powietrzem panel światłowodowy FTTH
Aplikacja
Nadmuch powietrza
System okablowania wewnętrznego
FTTx
Charakterystyka
Specjalna luźna tuba z złożonego materiału, zmniejsza kurczenie się tuby w niskich temperaturach.
Dokładny balans długości włókien, stabilna wydajność mechaniczna i temperaturowa.
Szczególna kontrola techniki, zapobiega marszczeniu się płaszcza podczas instalacji.
Materiał płaszcza HDPE zwiększający wydajność wdmuchiwania.
Specyfikacja techniczna:
| Nr kat. kabla | GCYFXY-12-2.3 |
| Liczba włókien | 12 |
| Grubość płaszcza | Wartość nominalna: 0,20 mm, wartość średnia: 0,15 mm |
| Średnica | 2,3 ± 0,1 mm |
| Waga kabla | 5,0 kg/km |
| Tłumienie (jednomodowe) | ≤0,35dB/km @ 1310nm, ≤0,22dB/km @ 1550nm |
| Wytrzymałość na rozciąganie | 50N |
| Miażdżący | 600N/100mm |
Specyfikacja włókien:
| Charakterystyka | Określone wartości | |
| Średnica pola trybu | przy 1310nm | 9,2±0,4µm |
| przy 1550nm | 10,4 ± 0,6 mm | |
| Współczynnik tłumienia | przy 1310nm | ≤0,40dB/km |
| przy 1550nm | ≤0,30 dB/km | |
| Średnica okładziny | 125,0±1,0µm | |
| Nieokrągłość okładziny | ≤1,0% | |
| Średnica powłoki | 245,0±10,0µm | |
| Błąd koncentryczności powłoki i okładziny | ≤12,0 µm | |
| Nieokrągłość powłoki | ≤6,0% | |
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 µm | |
| Wijący się | ≥4m | |
| Dowód stresu | ≥0,69 GPa | |
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0N |
| Wartość szczytowa | 1,3-8,9N | |
| Strata makro zginania | Ф60mm, 100 okręgów, przy 1550nm | ≤0,05dB |
| Ф32mm, 1 koła, przy 1550nm | ≤0,05dB | |

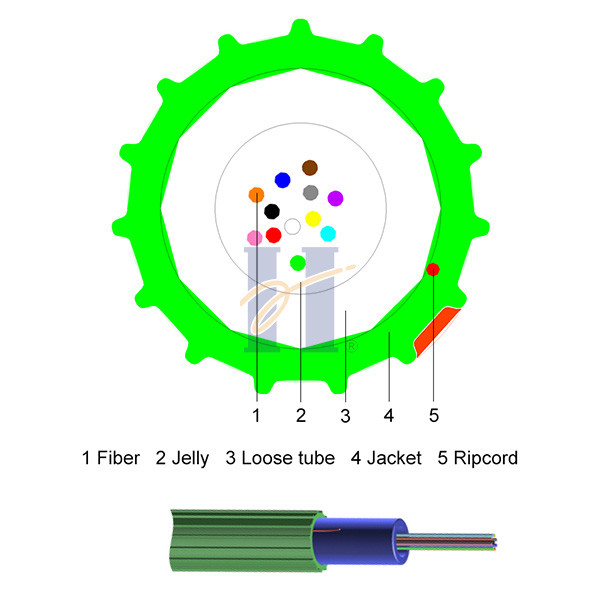

Struktura kabla:
1. Powłoka HDPE 2. Włókno 3. Galaretka 4. Luźna tuba 5. Ripcord
Charakterystyka mechaniczna i środowiskowa
| Przedmiotów | Zjednoczyć | Specyfikacje | Metoda testowania |
| Napięcie (długoterminowe) | N | 30 | IEC 60794-1-2-E1 |
| Napięcie (krótkoterminowe) | N | 60 | |
| Zmiażdżenie (długoterminowe) | N/10 cm | 300 | IEC 60794-1-2-E3 |
| Zmiażdżenie (krótkoterminowe) | N/10 cm | 600 | |
| Min.Promień gięcia (dynamiczny) | mm | 20D | IEC 60794-1-2-E11A |
| Min.Promień gięcia (statyczny) | mm | 10D | |
| temperatura robocza | ℃ | -30～+50 | IEC 60794-1-2-F1 |
| Temperatura przechowywania | ℃ | -20～+50 |
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna: (obsługa niestandardowego koloru)
| 1 niebieski |
| 2 Pomarańczowy |
| 3 Zielony |
| 4 Brązowy |
| 5 Szary |
| 6 Biały |
| 7 Czerwony |
| 8 Czarny |
| 9 Żółty |
| 10 Fioletowy |
| 11 Różowy |
| 12 Aqua |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HUIYUAN GCYFXTY 12 G652D [Nr bębna] [Miesiąc-Rok] [Oznakowanie miernika]
