Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: OPGW-48B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
48-żyłowa linka ze stali nierdzewnej OPGW Linia napowietrzna kompozytowy przewód uziemiający |
Liczba włókien: |
48F |
Błonnik: |
G652D |
Struktura: |
Rurka SS |
Instalacja: |
Napowietrzna linia |
Siła Członka: |
Drut aluminiowy |
uszczelka: |
Żelazny drewniany bęben |
temperatura robocza: |
-40 ~ +60 C |
Nazwa produktu: |
48-żyłowa linka ze stali nierdzewnej OPGW Linia napowietrzna kompozytowy przewód uziemiający |
Liczba włókien: |
48F |
Błonnik: |
G652D |
Struktura: |
Rurka SS |
Instalacja: |
Napowietrzna linia |
Siła Członka: |
Drut aluminiowy |
uszczelka: |
Żelazny drewniany bęben |
temperatura robocza: |
-40 ~ +60 C |

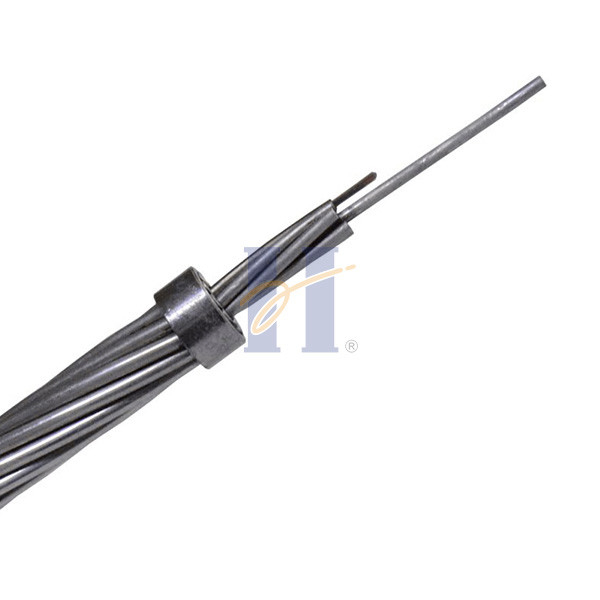

48-żyłowa linka ze stali nierdzewnej OPGW Linia napowietrzna kompozytowy przewód uziemiający
Opis
Powstaje kilka różnych stylów OPGW.W jednym typie w plastikowej tubie umieszczonych jest od 8 do 48 światłowodów szklanych.Rura jest wkładana do rurki ze stali nierdzewnej, aluminium lub stali powlekanej aluminium, z pewnym luzem włókna, aby zapobiec naprężeniom włókien szklanych.Rurki buforowe są wypełnione smarem, aby chronić jednostkę światłowodową przed wodą i aby chronić rurę stalową przed korozją, szczeliny kabla są wypełnione smarem.Rura jest skręcona w kabel za pomocą splotek aluminiowych, stopowych lub stalowych, podobnie jak kabel ACSR.Sploty stalowe zapewniają wytrzymałość, a splotki aluminiowe zapewniają przewodność elektryczną.W przypadku bardzo dużej liczby włókien, do 144 włókien w jednym kablu, stosuje się wiele rur.W innych typach pręt aluminiowy ma na zewnątrz kilka spiralnych rowków, w których układane są włókna w tubach buforowych.Włókno oklejone jest plastikową lub stalową taśmą, a całość otoczona jest aluminiową i stalową splotką.Poszczególne włókna mogą znajdować się w tubach z „luźnym buforem”, gdzie wewnętrzna średnica tuby jest większa niż zewnętrzna średnica włókna, lub mogą być „ciasno buforowane”, gdzie plastikowy bufor jest powlekany bezpośrednio na szkle.Światłowody dla OPGW są typu jednomodowego.Dostarczamy OPGW tylko z rurą ze stali nierdzewnej.
Specyfikacja techniczna
| Nie. | Dane techniczne | ||||||||
| Rodzaj produktu | Typ struktury | Maks.Liczba włókien | Sekcja drutu AS | Średnica | Waga kabla | Oceń wytrzymałość na rozciąganie | 20 ℃ DC | Krótkotrwała wydajność prądowa | |
| (mm2) | (mm) | (kg/km) | (kN) | Opór | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40-[51;9] | 6/3.0/20AS, jednostka optyczna 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50-[58;11.5] | 6/3.2/20AS, jednostka optyczna 1/3.2 | 24 | ≈50 | 9,6 | ≤345 | ≥58 | ≤1.82 | ≥11,5 |
| 3 | OPGW-48B1.3-70-[77;24] | 6/3,8/20AS, jednostka optyczna 1/3,8 | 48 | ≈70 | 11,4 | ≤475 | ≥77 | ≤1,30 | ≥24 |
| 4 | OPGW-48B1.3-70-[42;38] | 6/3,8/40AS, jednostka optyczna 1/3,8 | 48 | ≈70 | 11,4 | ≤340 | ≥42 | ≤0,70 | ≥38 |
Struktura kabla
Cechy
Duża średnica, duża pojemność włókien
Konstrukcja jest stabilna, a niezawodność wysoka
Doskonała zdolność przeciw boczna i wyjątkowa obciążalność prądem zwarciowym
Optymalna konstrukcja splotu może uzyskać nadwyżkę długości wtórnego światłowodu • Liczba splotów może być zaprojektowana w dwóch lub trzech warstwach
Dopasuj do wspólnych przewodów uziemiających
Standardowa długość bębna
2000m/bęben i 4000m/bęben
Specyfikacja włókien
| Charakterystyka | Określone wartości | Jednostki | |||
| Charakterystyka geometryczna | |||||
| Średnica okładziny | 125,0±1,0 | µm | |||
| Nieokrągłość okładziny | ≤1,0 | % | |||
| Średnica powłoki | 245,0±10,0 | µm | |||
| Błąd koncentryczności powłoki i okładziny | ≤12,0 | µm | |||
| Nieokrągłość powłoki | ≤6,0 | % | |||
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 | µm | |||
| Charakterystyka mechaniczna | |||||
| Wijący się | ≥4 | m | |||
| Dowód stresu | ≥0,69 | GPa | |||
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0 | N | ||
| Wartość szczytowa | 1,3-8,9 | N | |||
| Strata makro zginania | Ф60mm, 100 okręgów, przy 1550nm | ≤0,05 | dB | ||
| Ф32mm, 1 koła, przy 1550nm | ≤0,05 | dB | |||
FAQ
Q1.Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 30-letnim doświadczeniem w produkcji kabli wdmuchiwanych, OPGW i ADSS.
Ponadto jesteśmy również kwalifikowanym dostawcą sieci China State Grid.
Q2. O jakości?
100% przetestuj nasz kabel przed dostawą.
Q3.Zamówienie próbne?
Tak, zamówienie próbne jest dostępne.
Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes to zawsze małe zamówienie.
Q4.Czas dostawy?
Zwykle około 3-7 dni roboczych, ale zależy od ilości zamówienia.
P5.Produkty i logo na zamówienie?
Tak, dostarczamy usługi OEM i ODM.
