Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: OPGW-72B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
72-rdzeniowy jednomodowy G652D G655 OPGW Linia przesyłu energii napowietrznej Optyczny przewód uziem |
Liczba włókien: |
72F |
Błonnik: |
G.652D |
Struktura: |
Rura stalowa |
APLIKACJA: |
Komunikacja linii energetycznej |
Siła Członka: |
Drut stalowy pokryty aluminium |
uszczelka: |
Żelazny drewniany bęben |
temperatura robocza: |
-40 ~ +60 C |
Nazwa produktu: |
72-rdzeniowy jednomodowy G652D G655 OPGW Linia przesyłu energii napowietrznej Optyczny przewód uziem |
Liczba włókien: |
72F |
Błonnik: |
G.652D |
Struktura: |
Rura stalowa |
APLIKACJA: |
Komunikacja linii energetycznej |
Siła Członka: |
Drut stalowy pokryty aluminium |
uszczelka: |
Żelazny drewniany bęben |
temperatura robocza: |
-40 ~ +60 C |

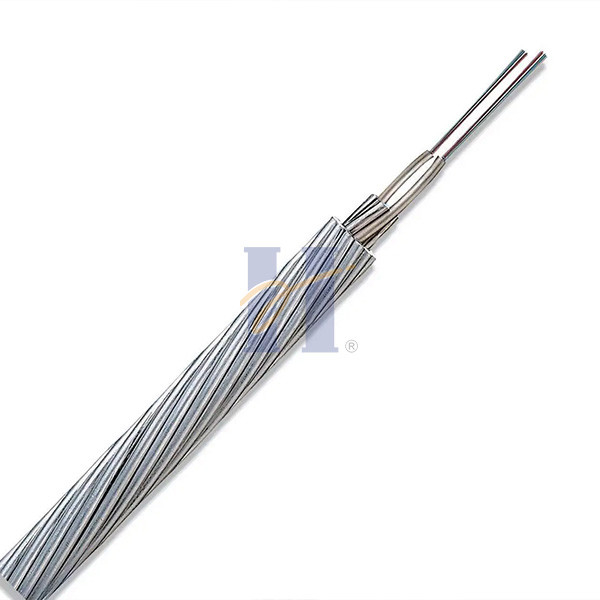

72-rdzeniowy jednomodowy G652D G655 OPGW Linia przesyłu energii napowietrznej Optyczny przewód uziemiający
Opis
Huiyuan jest liderem w rozwoju i uruchomieniu OPGW, kiedy zdano sobie sprawę, że elektryczne linie przesyłowe zapewniają idealne pierwszeństwo dla ścieżki telekomunikacyjnej.Dziś Huiyuan może pochwalić się dużym portfolio produktów OPGW i wysoką całkowitą wydajnością z obiektami zlokalizowanymi w Chinach, aby zaspokoić potrzeby rynku lokalnego i globalnego.Huiyuan produkuje również własną linię sprzętu mocującego, który upraszcza fazę projektowania sieci w ramach projektu, zapewniając jednocześnie kompatybilność między kablem a powiązanymi komponentami.
Specyfikacja techniczna
| Nie. | Dane techniczne | ||||||||
| Rodzaj produktu | Typ struktury | Maks.Błonnik | Sekcja drutu AS | Średnica | Waga kabla | Oceń wytrzymałość na rozciąganie | 20 ℃ DC | Krótkotrwała wydajność prądowa | |
| Liczyć | (mm2) | (mm) | (kg/km) | (kN) | Opór | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112;45] | 1/2.6/20AS (4/2.5/20AS) | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0,98 | ≥45 |
| 11/2,8/20AS, jednostka optyczna 2/2,5 | |||||||||
| 2 | OPGW-48B1.3-90- [57;67] | 1/2.6/40AS (4/2.5/40AS) | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0,52 | ≥67 |
| 11/2,8/40AS, jednostka optyczna 2/2,5 | |||||||||
| 3 | OPGW-24B1.3-100-[118;50] | 1/2.6/20AS (5/2.5/20AS) | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0,93 | ≥50 |
| 11/2,8/20AS, jednostka optyczna 1/2,5 | |||||||||
Struktura kabla
Sposób nakładania produktu
1. Do użytku przez zakłady energetyczne na liniach przesyłowych zamiast tradycyjnego przewodu ekranowego
2. Do zastosowań modernizacyjnych, w których istniejący drut ekranujący musi zostać zastąpiony przez OPGW
3. W przypadku nowych linii transmisyjnych zamiast tradycyjnego przewodu ekranowego
4. Głos, wideo, transmisja danych
5. Sieci SCADA
6. Leasing ciemnych włókien
Standardowa długość bębna
2000m/bęben i 4000m/bęben
Specyfikacja włókien
| Charakterystyka | Określone wartości | Jednostki | |||
| Charakterystyka geometryczna | |||||
| Średnica okładziny | 125,0±1,0 | µm | |||
| Nieokrągłość okładziny | ≤1,0 | % | |||
| Średnica powłoki | 245,0±10,0 | µm | |||
| Błąd koncentryczności powłoki i okładziny | ≤12,0 | µm | |||
| Nieokrągłość powłoki | ≤6,0 | % | |||
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 | µm | |||
| Charakterystyka mechaniczna | |||||
| Wijący się | ≥4 | m | |||
| Dowód stresu | ≥0,69 | GPa | |||
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0 | N | ||
| Wartość szczytowa | 1,3-8,9 | N | |||
| Strata makro zginania | Ф60mm, 100 okręgów, przy 1550nm | ≤0,05 | dB | ||
| Ф32mm, 1 koła, przy 1550nm | ≤0,05 | dB | |||
Pakowanie i wysyłka
• Standardowy bęben kablowy
• Standardowa długość szpuli: 2/3 km/szpula, dostępna jest również inna długość
OPGW powinna być ciasno i równomiernie nawinięta na mocną drewniano-żelazną szpulę, która jest zgodna z normą ANSI/AA 53-1981 lub równorzędną.Bęben powinien być oklejony mocnymi listwami drewniano-żelaznymi, aby zapobiec uszkodzeniu OPGW podczas zwykłych operacji transportu, przeładunku, przechowywania i naciągania.
