Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: HYOC
Orzecznictwo: ISO9001
Numer modelu: OPGW-60
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: 1000USD/KM to 3000USD/KM
Szczegóły pakowania: żelazny bęben
Czas dostawy: 30 dni
Możliwość Supply: 1000km/miesiąc
Poziom napięcia: |
100kv do 1000kv |
Liczba włókien: |
12f do 48f |
Wytrzymałość na rozciąganie: |
50KN do 200KN |
Prąd zwarcia: |
20 do 200kA²s |
Poziom napięcia: |
100kv do 1000kv |
Liczba włókien: |
12f do 48f |
Wytrzymałość na rozciąganie: |
50KN do 200KN |
Prąd zwarcia: |
20 do 200kA²s |
Napowietrzne przewody uziemiające drut ACs zewnętrzna napowietrzna linia energetyczna napowietrzna konstrukcja rury ze stali nierdzewnej kabel światłowodowy opgw
Opis:

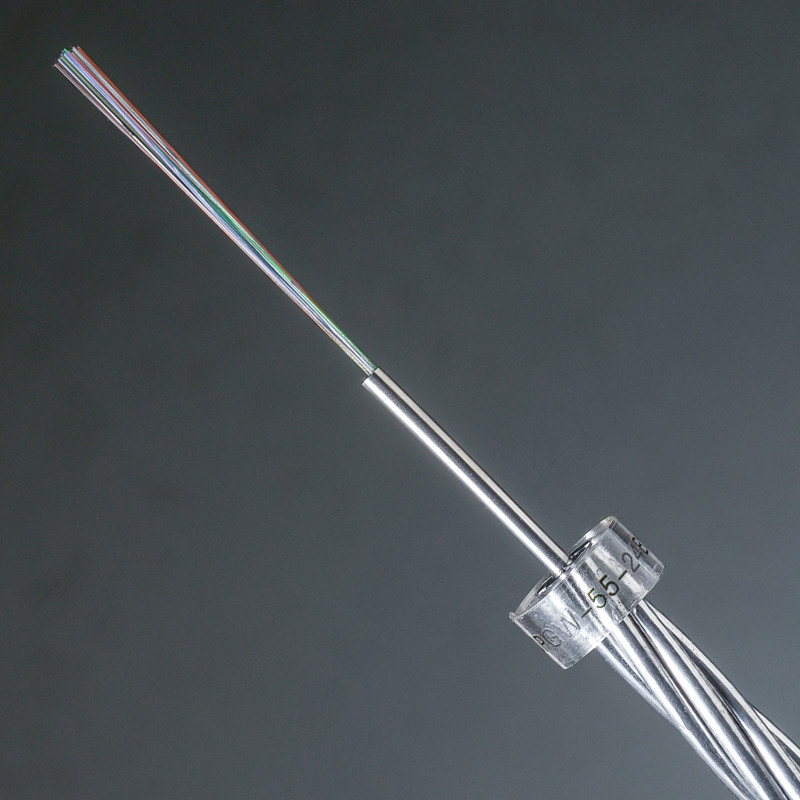

Konstrukcje OPGW/OPPC firmy HUIYUAN (przewód napowietrzny z kompozytem światłowodowym i optyczny przewód fazowy) są oparte na wysoce niezawodnej i wytrzymałej technologii rur ze stali nierdzewnej.Rura ze stali nierdzewnej jest skręcona w pierwszej warstwie OPGW/OPPC (Stranded Tube Design) lub umieszczona w rdzeniu kabla (Central Tube Design).
Cechy:
Jednostka światłowodowa ze stali nierdzewnej centralnej luźnej tuby i innych przewodów są skręcane jednocześnie
Włókno może uzyskać lepszy nadmiar długości w rurce ze stali nierdzewnej
Precyzyjna konstrukcja przekroju kabla zapewnia właściwości elektryczne, mechaniczne i fizyczne oraz stabilność termiczną kabla
Opłacalne
Wysoka jakość
Normy:
ITU-T G.650: Definicje i metody badań liniowych, deterministycznych atrybutów światłowodu i kabla jednomodowego
ITU-T G.652: Charakterystyka światłowodu i kabla jednomodowego
IEC 60793-2-50 B1.3: Specyfikacja przekrojowa dla włókien jednomodowych klasy B
IEEE 1138: Standardowa konstrukcja kompozytowych światłowodowych napowietrznych przewodów uziemiających (OPGW) do użytku w liniach elektroenergetycznych
ASTM B398: Standardowa specyfikacja dla drutu ze stopu aluminium 6201-T81 do celów elektrycznych
ASTM B 415: Standardowa specyfikacja dla ciągnionych, aluminiowych przewodów stalowych
ASTM B416: Specyfikacja koncentrycznych przewodów stalowych z powłoką aluminiową
EIA/TIA-455: Standardowe procedury testowe dla światłowodów, kabli, przetworników, czujników, urządzeń łączących i zakańczających oraz innych komponentów światłowodowych
EIA 492A: Ogólna specyfikacja światłowodów światłowodowych
EIA 472A: Specyfikacja przekrojowa dla światłowodowych kabli komunikacyjnych do użytku na zewnątrz anteny
Struktura kabla:
Szczegóły techniczne:(poniżej znajduje się typowy kabel w celach informacyjnych)
| Przedmiotów | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Nr/średnica tuby optycznej (mm) | 1/3,5 | 2/2,4 | 2/2,6 | 2/2,8 | 1/3,0 |
| Nr/średnica drutu AL (mm) | 0/3,5 | 12/2,4 | 12/2,6 | 12/2,8 | 12/3,0 |
| Nr/średnica drutu ACS (mm) | 6/3,5 | 5/2,4 | 5/2,6 | 5/2,8 | 6/3,0 |
| Średnica kabla (mm) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Waga kabla (kg) | 415 | 320 | 374 | 432 | 527 |
| Rezystancja prądu stałego (20 ℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Moduł sprężystości (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Zdolność zwarciowa (kA²s) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| Maks.temperatura pracy (℃) | 200 | 200 | 200 | 200 | 200 |
| Maks.liczba włókien | 48 | 32 | 48 | 52 | 30 |
| Skontaktuj się z nami, aby uzyskać więcej informacji | |||||
Szczegóły dotyczące włókien (G652D):
| Charakterystyka | Określone wartości | Jednostki | ||
| Średnica pola trybu | przy 1310nm | 9,2±0,4 | µm | |
| przy 1550nm | 10,4±0,6 | µm | ||
| Współczynnik tłumienia | przy 1310nm | ≤0,40 | dB/km | |
| przy 1550nm | ≤0,30 | dB/km | ||
| Długość fali zerowej dyspersji (λ0) | 1300 do 1324 | Nm | ||
| Maksymalne nachylenie zerowej dyspersji (S0maks.) | ≤0,092 | ps/(nm2·km) | ||
| Długość fali odcięcia (λcc) | ≤1260 | Nm | ||
| Średnica okładziny | 125,0±1,0 | µm | ||
| Nieokrągłość okładziny | ≤1,0 | % | ||
| Średnica powłoki | 245,0±10,0 | µm | ||
| Błąd koncentryczności powłoki i okładziny | ≤12,0 | µm | ||
| Nieokrągłość powłoki | ≤6,0 | % | ||
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 | µm | ||
| Wijący się | ≥4 | m | ||
| Dowód stresu | ≥0,69 | GPa | ||
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0 | N | |
| Wartość szczytowa | 1,3-8,9 | N | ||
| Strata makro zginania | Ф60mm, 100 kółek | przy 1550nm | ≤0,05 | dB |
| Ф32mm, 1 kółka | przy 1550nm | ≤0,05 | dB | |
Długość bębna
Zgodnie z twoimi wymaganiami
Kolor włókna: (obsługa niestandardowego koloru)
| Nie. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | Czerwony | Czarny | Żółty | Fioletowy | Różowy | wodny |
Uwaga:
Szczegółowe wymagania należy przesłać do nas w celu zaprojektowania kabla i obliczenia ceny.Poniższe wymagania są koniecznością:
A, poziom napięcia linii przesyłowej mocy
B, liczba włókien
C, rysunek i średnica kabla
D, wytrzymałość na rozciąganie
F, zdolność zwarciowa
