Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: MINI-24G657A1
Warunki płatności i wysyłki
Minimalne zamówienie: 10KM
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
24 Światłowód G657A1 Wdmuchiwany kabel światłowodowy FTTH Kabel światłowodowy Przewody światłowodowe |
Liczba włókien: |
24F |
Rodzaj włókna: |
G.657.A1 |
Średnica kabla: |
2,8 mm ± 0,05 mm |
Powłoka zewnętrzna: |
Polietylen o wysokiej gęstości |
Kolor osłony: |
Zielony lub zindywidualizowany |
Rodzaj instalacji: |
Strumień powietrza |
Temperatura przechowywania: |
-30 ℃ do + 50 ℃ |
Nazwa produktu: |
24 Światłowód G657A1 Wdmuchiwany kabel światłowodowy FTTH Kabel światłowodowy Przewody światłowodowe |
Liczba włókien: |
24F |
Rodzaj włókna: |
G.657.A1 |
Średnica kabla: |
2,8 mm ± 0,05 mm |
Powłoka zewnętrzna: |
Polietylen o wysokiej gęstości |
Kolor osłony: |
Zielony lub zindywidualizowany |
Rodzaj instalacji: |
Strumień powietrza |
Temperatura przechowywania: |
-30 ℃ do + 50 ℃ |
24 Światłowód G657A1 Wdmuchiwany kabel światłowodowy FTTH Kabel światłowodowy Przewody światłowodowe
Aplikacje
Kabel światłowodowy FTTH może być używany jako kabel odgałęźny segmentów dystrybucyjnych w sieciach FTTH i może być układany przez przedmuchiwanie powietrzem w celu połączenia punktu rozgałęzienia z punktem dostępowym dla abonentów.Kabel ma również zastosowanie w sieciach szkieletowych, sieciach metropolitalnych oraz sieciach dostępowych.
Specyfikacja techniczna:
| Nr kat. kabla | MINI-24-2.8 |
| Liczba włókien | 24 |
| Grubość płaszcza | Wartość nominalna: 0,20 mm |
| Średnica kabla | 2,8 ± 0,1 mm |
| Waga kabla | 7,0 kg/km |
| Min.Promień gięcia Statyczny/dynamiczny |
10/20 x średnica kabla |
| Temperatura przechowywania | -30 do +50 ℃ |
| Temperatura instalacji | -10 do +40 ℃ |
| Operacja Temperatura | -20 do +50 ℃ |
| Żywotność kabla | 25 lat |
Specyfikacja włókien:
| Światłowód jednomodowy | 9/125um OS2 G.657A1 |
| Dyspersja chromatyczna | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| Tłumienie - kabel | |
| Maks.@1310nm (dB/km) | 0,35 |
| Maks.@1550nm (dB/km) | 0,24 |
| Maks.@1625nm (dB/km) | 0,26 |
| Długość fali odcięcia kabla (λcc) (um) | ≤1260 |
| Średnica pola trybu | |
| @1310nm (um) | 8,6-9,3 |
| @1550nm (um) | 9,5-10,5 |
| Średnica okładziny | 125,0±0,7 |
| Nieokrągłość platerowana | ≤1% |
| Średnica powłoki (um) | 235-245 |
| Błąd koncentryczności rdzeń/osłona (um) | ≤0,5 |
| Błąd koncentryczności powłoki/okrycia (um) | ≤12 |
| Długość fali zerowej dyspersji (λ0) (nm) | 1302-1322 |
| Grupowy współczynnik załamania | |
| @1310nm | 1.467 |
| @1550nm | 1.468 |

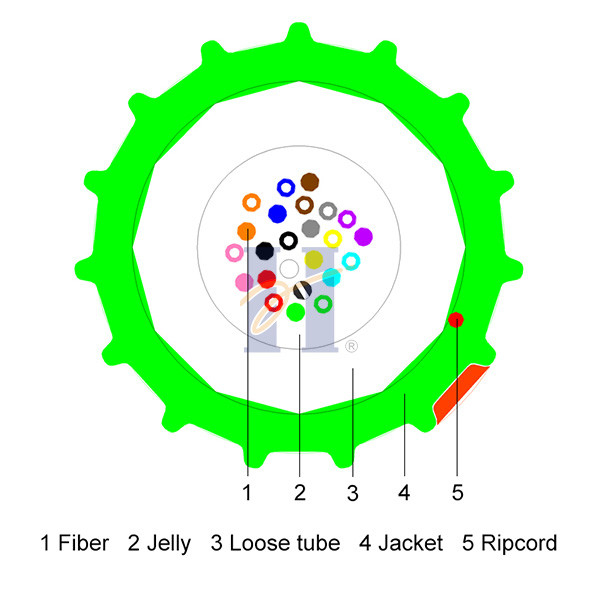

Struktura kabla:
1. Powłoka HDPE 2. Włókno 3. Galaretka 4. Luźna tuba 5. Ripcord
Charakterystyka mechaniczna i środowiskowa
| Przedmiot | Metoda testowania | Wyniki testów | Określona wartość | |
| Wydajność naciągu | IEC 60794-1-21-E1 | Odkształcenie światłowodu | Dodatkowe tłumienie | Maks.Wytrzymałość na rozciąganie = Krótkotrwałe dopuszczalne rozciąganie≈2× (długotrwałe dopuszczalne rozciąganie) |
| Krótkoterminowe: ≤0,3％ Długoterminowe: ≤0,1％ |
Krótkoterminowe: „a<0,1dB, „odwracalne” Długoterminowe: Δa≤0,03 dB |
|||
| Zmiażdżyć | IEC 60794-1-21-E3 | Krótkoterminowe: „a<0,1dB, „odwracalne” Długoterminowe: Δa≤0,03 dB Płaszcz zewnętrzny nie ma widocznych pęknięć. |
Krótkotrwała siła zgniatania = 600N Długotrwała siła zgniatania = 300N |
|
| Zgięcie kabla | IEC 60794-1-21-E11A | Po teście światłowód nie pęka Płaszcz zewnętrzny nie ma widocznych pęknięć. |
R: 20 x średnica kabla |
|
| Wszystkie testy optyczne przebiegały przy 1550 nm | ||||
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna: (obsługa niestandardowego koloru)
| 1 niebieski | 13 niebieski |
| 2 Pomarańczowy | 14 Pomarańczowy |
| 3 Zielony | 15 Zielony |
| 4 Brązowy | 16 Brązowy |
| 5 Szary | 17 Szary |
| 6 Biały | 18 Biały |
| 7 Czerwony | 19 Czerwony |
| 8 Czarny | 20 Czarny |
| 9 Żółty | 21 Żółty |
| 10 Fioletowy | 22 Fioletowy |
| 11 Różowy | 23 Różowy |
| 12 Aqua | 24 Aqua |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HUIYUAN GCYFXTY 24 G652D [Nr bębna] [Miesiąc-Rok] [Oznakowanie miernika]
Szczegóły zamówienia
| Liczba włókien | Klasa włókien | Częściowe imię |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80 MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80 MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80 MM |
