Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: ADSS-48B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
48-żyłowy, luźny kabel światłowodowy ADSS Samonośny kabel HDPE o rozpiętości 100 m |
Liczba włókien: |
48 rdzeń |
Rodzaj włókna: |
G652D |
Kurtka: |
HDPE lub AT |
Zakres: |
150m |
Instalacja: |
Napowietrzna linia |
Wzmocnij członka: |
Cały materiał dielektryczny |
Szczegóły pakowania: |
drewniany bęben |
Nazwa produktu: |
48-żyłowy, luźny kabel światłowodowy ADSS Samonośny kabel HDPE o rozpiętości 100 m |
Liczba włókien: |
48 rdzeń |
Rodzaj włókna: |
G652D |
Kurtka: |
HDPE lub AT |
Zakres: |
150m |
Instalacja: |
Napowietrzna linia |
Wzmocnij członka: |
Cały materiał dielektryczny |
Szczegóły pakowania: |
drewniany bęben |

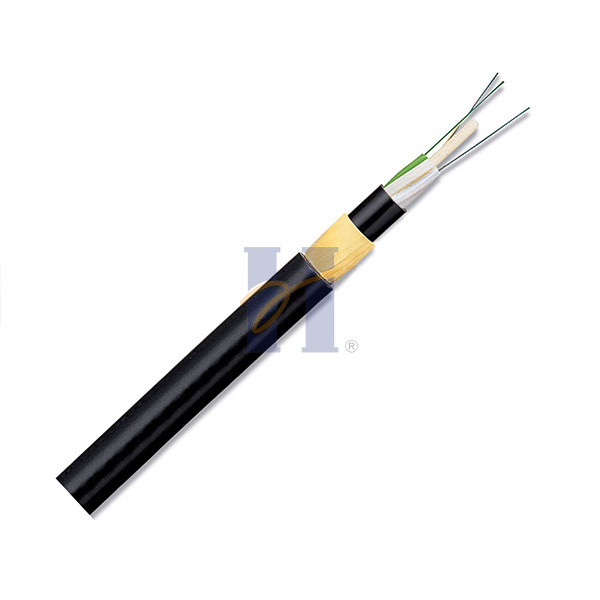

48-żyłowy, luźny kabel światłowodowy ADSS Samonośny kabel HDPE o rozpiętości 100 m
Opis
Całkowicie samonośny dielektryczny (ADSS) jest uważany za jeden z najlepszych i wysoce zalecanych kabli światłowodowych.Większość profesjonalistów korzysta z tego typu kabla światłowodowego ze względu na jego zdolność do samonośności.Obecnie całkowicie dielektryczny samonośny (ADSS) jest szeroko stosowany przez organizacje energetyczne jako medium komunikacyjne.W konsekwencji użytkownicy systemu samonośnego w całości dielektrycznego (ADSS) ponoszą niski koszt instalacji, ponieważ jego instalacja jest łatwa i nie wymaga doświadczenia technicznego.W rzeczywistości ten rodzaj kabla światłowodowego jest celowo zaprojektowany tak, aby odpowiadał zwykłym użytkownikom, którzy nie mają doświadczenia technicznego.W konstrukcji kabla wewnętrzne szklane włókna światłowodowe są podparte bez naprężeń, aby utrzymać niskie straty optyczne przez cały okres użytkowania kabla.Kabel ADSS jest pokryty płaszczem, aby zapobiec degradacji włókien przez wilgoć.Kurtka chroni również elementy wzmacniające polimer przed działaniem słonecznego światła ultrafioletowego.Przy użyciu włókien jednomodowych i długości fal światła 1310 lub 1530 nanometrów możliwe są obwody o długości do 100 km bez wzmacniaków.Pojedynczy kabel może przenosić aż 144 włókna.W rezultacie kabel ADSS składa się z maksymalnie 72 włókien optycznych w luźnej tubie wypełnionej galaretką, ułożonych wokół centralnego niemetalowego elementu wzmacniającego.Kabel jest wzmocniony włóknem aramidowym z blokadą wodną i osłoną polietylenową.Nadruk na powierzchni kabla obejmuje sekwencyjne oznaczenie długości w odstępach co 1 metra.
Specyfikacja techniczna
Struktura i specyfikacje techniczne ADSS-SJ(50-150M)
| Nr ref.Zewnętrzny | Nr ref.Waga | Zalec.Dzienna maks. | Maksymalna dopuszczalna | Przerwanie | Wytrzymałość | Moduł | Ciepło | Odpowiednia rozpiętość | ||||
| Średnica | (kg/km) | Napięcie robocze | Napięcie robocze | Wytrzymałość | Członek | Elastyczność | Ekspansja | Metr | ||||
| (mm) | (kN) | (kN) | (kN) | CSA | CSA | Współczynnik | ||||||
| Kurtka PE | Kurtka AT | (mm2) | (kN/mm2) | (x10-6/K) | A | B | C | D | ||||
| 11 | 110 | 120 | 1 | 2,5 | 8 | 3 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struktura i specyfikacje techniczne ADSS-DJ(50-750M)
| Nr ref.Zewnętrzny | Nr ref.Waga | Zalec.Dzienna maks. | Maksymalna dopuszczalna | Przerwanie | Wytrzymałość | Moduł | Ciepło | Odpowiednia rozpiętość | ||||
| Średnica | (kg/km) | Napięcie robocze | Napięcie robocze | Wytrzymałość | Członek | Elastyczność | Ekspansja | Metr | ||||
| (mm) | (kN) | (kN) | (kN) | CSA | CSA | Współczynnik | ||||||
| Kurtka PE | Kurtka AT | (mm2) | (kN/mm2) | (x10-6/K) | A | B | C | D | ||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1.2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5.4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Cechy
1. Niskie tłumienie, niska dyspersja Właściwa konstrukcja i precyzyjna kontrola nadmiaru długości sprawiają, że kabel jest wyjątkowy
2. wydajność mechaniczna i środowiskowa.3. Niemetalowa konstrukcja sprawia, że kabel jest odporny na zakłócenia elektromagnetyczne.4. Przędza aramidowa o wysokiej wytrzymałości jako element wzmacniający zapewnia wysoką wytrzymałość na rozciąganie, małą średnicę i niewielką wagę kabla, dopasowując się do różnych warunków pogodowych i różnych rozpiętości instalacji.5. Specjalna powłoka zewnętrzna AT (anty-śledząca) (opcjonalnie) zapewnia dobrą odporność na erozję elektroerozyjną.
Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben
Aplikacja
Szeroko stosowany w samonośnej antenie / nad głową
Specyfikacja włókien
| Rodzaj włókna | Osłabienie | Pasmo | Apertura numeryczna | Długość fali odcięcia kabla optycznego | ||||
| (+20 ℃) | ||||||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3 dB/km | ≤1,2 dB/km | --- | --- | ≥500 MHz·km | ≥500 MHz·km | 0,200±0,015 Nie dotyczy | --- |
| 62,5/125 µm | ≤3,5dB/km | ≤1,2 dB/km | --- | --- | ≥200MHz·km | ≥500 MHz·km | 0,275±0,015 Nie dotyczy | --- |
FAQ
1, P: Czy jesteś fabryką lub firmą handlową?
Odp.: jesteśmy fabryką!
2, P: Co to jest MOQ?
Odp .: MOQ kabla światłowodowego wynosi 1 km.
3.Q: Jakiej marki włókna używasz?
Odp.: YOFC, Fiberhome itp
4, P: Czy możesz zaakceptować małe zamówienie?
Odp .: Tak, małe zamówienie jest dostępne. Wspieramy nowy projekt naszych klientów, ponieważ wiemy, że biznes zawsze pochodzi z małego zamówienia.
5, P: Jaki jest czas dostawy?
Odp .: Ogólny czas dostawy wynosi 5-7 dni po potwierdzeniu zamówienia.To zależy od ilości zamówienia.
6. Czy możesz dostarczyć niestandardowe produkty i logo?
Odp.: tak.Dostarczamy usługę OEM.
7. Jakie są twoje warunki płatności?
Odp .: Akceptujemy T / T, L / C, Western Union, 30% depozytu i 70% przed wysyłką.
