Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: ADSS-144B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
144-rdzeniowy zewnętrzny kabel światłowodowy Kabel światłowodowy ADSS Cały dielektryczny kabel samon |
Liczba włókien: |
144 rdzeń |
Rodzaj włókna: |
G652D |
Zakres: |
200m |
Siła Członka: |
FRP i kevlar |
Luźny materiał tuby: |
PBT |
Zmiażdżyć: |
3000N/100mm |
Długość bębna: |
2km lub 4km/bęben |
Nazwa produktu: |
144-rdzeniowy zewnętrzny kabel światłowodowy Kabel światłowodowy ADSS Cały dielektryczny kabel samon |
Liczba włókien: |
144 rdzeń |
Rodzaj włókna: |
G652D |
Zakres: |
200m |
Siła Członka: |
FRP i kevlar |
Luźny materiał tuby: |
PBT |
Zmiażdżyć: |
3000N/100mm |
Długość bębna: |
2km lub 4km/bęben |

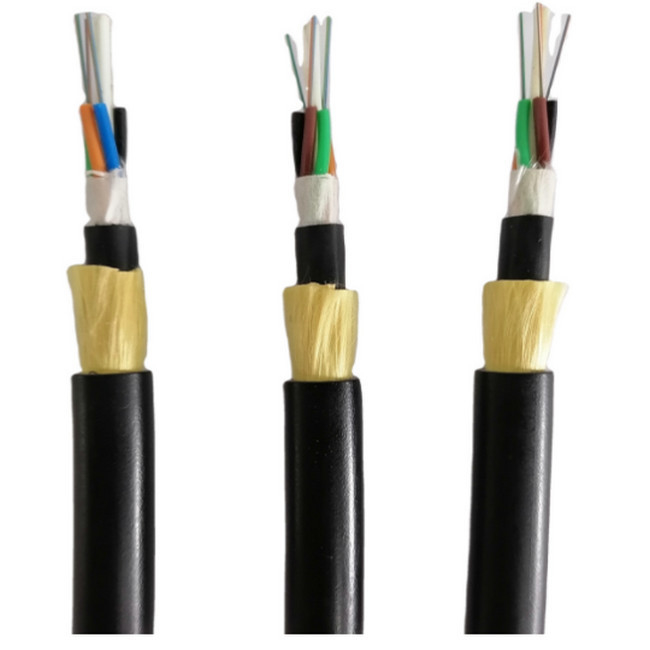

144-rdzeniowy zewnętrzny kabel światłowodowy Kabel światłowodowy ADSS Cały dielektryczny kabel samonośny
Opis
Kabel ADSS został opracowany z wojskowego lekkiego, wytrzymałego kabla polowego (LRD).Dzięki ciągłym ulepszeniom jest teraz używany do instalacji napowietrznych o małej rozpiętości — zwykle na przydrożnych słupach dystrybucji energii.Ponieważ kabel ADSS jest niemetalowy, jest idealny do zastosowań w pobliżu linii rozdzielczych wysokiego napięcia, dla których stał się standardem.Przy użyciu włókien jednomodowych i długości fali światła 1310 nm lub 1550 nm możliwe są obwody o długości do 100 km bez wzmacniaków.Zwykle ADSS był używany w 48 i 96 rdzeniach.Oto szkic normalnego okablowania ADSS.
Specyfikacja techniczna
| Liczba włókien | Struktura | Włókna na tubę | Średnica luźnej rury (mm) | Średnica CSM/średnica pada (mm) | Nominalna grubość płaszcza zewnętrznego (mm) | Średnica kabla/Wysokość (mm) | Waga kabla (kg/km) |
| 4 | 1+6 | 4 | 1,9±0,1 | 2.0/2,0 | 1,6 | 9,5±0,2 | 80 |
| 6 | 1+6 | 6 | 2,0±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 8 | 1+6 | 4 | 1,9±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 12 | 1+6 | 6 | 2,1±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 24 | 1+6 | 6 | 2,1±0,1 | 2.0/2,0 | 1,6 | 9,8±0,2 | 80 |
| 36 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,0±0,2 | 85 |
| 48 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,0±0,2 | 85 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.0/2,0 | 1,6 | 10,0±0,3 | 85 |
| 96 | 1+8 | 12 | 2,2±0,1 | 2,0/3,4 | 1,7 | 11,8±0,3 | 123 |
| 144 | 1+12 | 12 | 2,2±0,1 | 3.0/6,2 | 1,7 | 14,5±0,3 | 175 |
Struktura kabla:
Aplikacja
1. Luźna konstrukcja tuby
Stabilna wydajność i kompatybilność ze wszystkimi popularnymi typami włókien
2. Samonośny
Zamiast przędzy aramidowej lub przędzy szklanej nie jest wymagane podparcie ani drut łącznikowy.
3. Odporna na ślady i dostępna kurtka!
W przypadku linii energetycznych 10KV i 35KV można użyć polietylenu (PE), dla linii energetycznych 110KN i 220KN, musi być odporna na korozję (AT) osłona zewnętrzna.
4. Nadaje się do instalacji samonośnej anteny;
Standardowa długość bębna
2000m/bęben, 4000m/bęben
Specyfikacja włókien
| Przedmiot | Jednostka | Specyfikacja | |
| Typ włókna | G.652D | ||
| 1310nm | mm | 9,2±0,4 | |
| Średnica pola trybu | 1550nm | mm | 10,4±0,8 |
| Średnica okładziny | mm | 125,0±1 | |
| Nieokrągłość okładziny | % | ≤1,0 | |
| Błąd koncentryczności rdzenia/okładziny | mm | ≤0,5 | |
| Średnica powłoki | mm | 245±5 | |
| Powłoka nieokrągła | % | ≤6,0 | |
| Błąd koncentryczności powłoki/okładziny | mm | ≤12,0 | |
| Długość fali odcięcia kabla | Nm | ≤1260 | |
| 1310nm | dB/km | ≤0,36 | |
| Współczynnik tłumienia | 1550nm | dB/km | ≤0,22 |
| Dowód poziomu stresu | kpsi | ≥100 | |
FAQ
P1: Czy jesteś fabryką lub firmą handlową?
Zdecydowanie jesteśmy prawdziwą fabryką, która jest profesjonalna w produkcji różnego rodzaju zewnętrznych i wewnętrznych kabli światłowodowych o powierzchni zakładu 10000 metrów kwadratowych. Serdecznie zapraszamy do odwiedzenia nas!
P2: Jak mogę poznać twoją cenę?
Zwykle cytujemy w ciągu 24 godzin po otrzymaniu zapytania (z wyjątkiem weekendu lub świąt), jeśli bardzo pilnie chcesz poznać cenę, zadzwoń do mnie lub napisz do mnie lub w inny sposób, abyśmy mogli dać ci bardzo szybką wycenę.
Ponadto, jeśli chcesz poznać bardzo dokładną cenę, wyślij mi swoje konkretne potrzeby, lepiej, jeśli masz specyfikacje techniczne, im bardziej szczegółowe informacje zostaną podane. Im dokładniejszą cenę możemy ci zaoferować!
P3: Czy mogę kupić od ciebie próbki?
Oczywiście uważam, że jest to doskonały sposób, abyś nas poznał i poznał produkty, które oferujemy bezpośrednio przy pierwszej współpracy!
P4: Czy możesz wspierać produkt OEM pod naszą marką?
tak, wspieramy usługę OEM, możemy wydrukować twoje logo i oznaczyć na kablu, pudełko zgodnie z twoimi pomysłami, więc nieważne, aby powiedzieć mi swoje wymagania
P5: Czy możesz zaakceptować małe zamówienie?
Oczywiście małe zamówienie jest dostępne, zwykle nasze MOQ to 1000 metrów.
P6: Jak możemy zagwarantować jakość?
Zawsze ostateczna kontrola przed wysyłką
