Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: ADSS-60B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
60-rdzeniowy, samonośny, dielektryczny kabel światłowodowy ADSS, zewnętrzny kabel światłowodowy napo |
Liczba włókien: |
60 rdzeń |
Rodzaj włókna: |
G652D |
Zakres: |
150m |
Kurtka: |
PE |
Struktura: |
Skrętka luźna tuba |
temperatura robocza: |
-40 ~ +60 C |
Orzecznictwo: |
ISO 9001 |
Nazwa produktu: |
60-rdzeniowy, samonośny, dielektryczny kabel światłowodowy ADSS, zewnętrzny kabel światłowodowy napo |
Liczba włókien: |
60 rdzeń |
Rodzaj włókna: |
G652D |
Zakres: |
150m |
Kurtka: |
PE |
Struktura: |
Skrętka luźna tuba |
temperatura robocza: |
-40 ~ +60 C |
Orzecznictwo: |
ISO 9001 |
60-rdzeniowy, samonośny, dielektryczny kabel światłowodowy ADSS, zewnętrzny kabel światłowodowy napowietrzny
Opis
Kable ADSS są przeznaczone do instalacji na zewnątrz wzdłuż linii energetycznych, kabli kolejowych lub telekomunikacyjnych na słupach lub wieżach kratowych.Kabel jest samonośny i do mocowania nie wymaga łącznika ani drutu mocującego.W kablu nie zastosowano żadnych elementów metalowych, a powłoka jest odporna na tor, umożliwiająca instalację na liniach średniego i wysokiego napięcia.
Specyfikacja techniczna
| Rodzaj kabla | ADSS-24B1 | ADSS-48B1 | |||||
| element | -- | 6 | 6 | ||||
| Członek Centralnej Siły | Materiał | Wzmocnienie z włókna szklanego z tworzywem sztucznym (FRP) | |||||
| Luźna tuba | Materiał | Tereftalan polibutelenu (PBT) | |||||
| Średnica | Nom 2,1 mm | Nom.2,3 mm | |||||
| -- | 4 włókna na tubę | 8 włókien na tubę | |||||
| Masa wypełniająca w luźnej tubie | Materiał | Galaretka tiksotropowa | |||||
| Pochwa wewnętrzna | Materiał | Czarny MDPE | |||||
| Grubość | Nom.0,9 mm | ||||||
| Siła Członka | Materiał | Przędze aramidowe | |||||
| Powłoka zewnętrzna | Materiał | HDPE | |||||
| Grubość | Nom.1,7 mm | ||||||
| Zakres | m | 100 | 150 | 250 | 100 | 150 | 250 |
| Całkowita średnica | mm | 12 | 12 | 12,1 | 12,6 | 12,7 | 12,8 |
| Waga | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Maksymalna wytrzymałość na rozciąganie | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

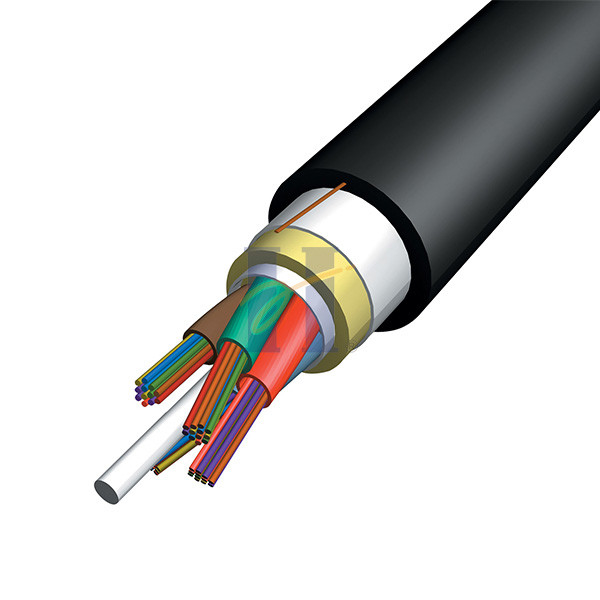

Struktura kabla:
Cechy
Nadaje się do stosowania na liniach dystrybucyjnych i przesyłowych wysokiego napięcia
Nie wymaga drutu posłańca - w pełni samonośny
Instalacja jednoprzebiegowa - bez posłańca, bez drutu mocującego - szybsza i tańsza
Kabel jest blokowany wodą przy użyciu technologii suchego rdzenia, dzięki czemu nie ma brudzących związków zalewowych
Szczegóły projektowe dla rozpiętości do 1500 stóp (457 m) i liczby włókien do 432
Dostępne są niestandardowe projekty dla większych rozpiętości lub innych ilości włókien
Pełna linia osprzętu mocującego dostępna dla rozwiązania „systemowego”
Odporna na tory płaszcz zewnętrzna dostępna do instalacji na liniach wysokiego napięcia, gdzie potencjały przestrzenne sięgają do 25kV
Wypełnione żelem probówki buforowe są skręcone w linkę SZ dla łatwego dostępu w połowie rozpiętości
Standardowa długość bębna
2000m/bęben, 4000m/bęben
Specyfikacja włókien
| Kategoria | Opis | Specyfikacje | |
| G.652D | |||
| Specyfikacje optyczne | Osłabienie | @1310nm | ≤0,36dB/km |
| @1550nm | ≤0,22dB/km | ||
| Nieciągłość tłumienia | ≤0,05 dB | ||
| Tłumienie a długość fali | @1285~1330nm | ≤0,05 dB/km | |
| @1525~1575nm | ≤0,05 dB/km | ||
| Długość fali zerowej dyspersji | 1300 ~ 1324 nm | ||
| Nachylenie zerowej dyspersji | ≤0,092ps/(nm2.km) | ||
| Dyspersja | @1310nm | ≤3,5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Dyspersja w trybie polaryzacji (PMD) | ≤0,2 ps/km1/2 | ||
| Długość fali odcięcia kabla (λcc) | ≤1260nm | ||
| Efektywny grupowy wskaźnik załamania | @1310nm | 1.4675 | |
| @1550nm | 1,4681 | ||
| Utrata makro zgięcia (promień 30 mm, 100 zwojów) 1625 nm | ≤0,1 dB | ||
| Geometryczny | Średnica pola trybu | @1310nm | 9,2 ± 0,6 μm |
| Specyfikacje | @1550nm | 10,4 ± 0,8 μm | |
| Średnica okładziny | 125±1μm | ||
| Nieokrągłość okładziny | ≤1,0% | ||
| Średnica powłoki | 245±7μm | ||
| Błąd koncentryczności powłoki/okładziny | ≤8μm | ||
| Błąd koncentryczności rdzenia/okładziny | ≤0,8 μm | ||
| Mechaniczny | Poziom testu sprawdzającego | ≥1,0% | |
| Specyfikacje | Promień zwijania włókien | ≥4,0m | |
| Szczytowa siła taśmy powlekającej | 1,3~8,9N | ||
FAQ
1. Czy jesteś prawdziwą fabryką?
Tak, jesteśmy prawdziwą fabryką z 30-letnim doświadczeniem w produkcji kabli światłowodowych.
2. Jaka jest Twoja marka włókien?
Marki światłowodowe, w tym: YOFC i CDSEI (wspólna marka Sumitomo i lokalnej firmy)
3. Jakie są twoje główne produkty?
ADSS, OPGW, kabel wdmuchiwany (w tym kabel EPFU, MINI i Micro), system monitoringu online linii przesyłowej wysokiego napięcia
4. Jaki jest twój czas dostawy?
Normalnie 7 dni
5. Czy masz dystrybutora w innym kraju lub krajowym?
Do tej pory nasze produkty sprzedajemy bezpośrednio klientom.I można zaoferować cenę fabryczną.
6. Płatność
W przypadku dużych zamówień: T / T za pomocą zaliczki
W przypadku małych zamówień: T/T, Western Union i Paypal są dopuszczalne.
7. Wysyłka i dostawa
Przy dużych zamówieniach: drogą morską (LCL lub FCL)
W przypadku małych zamówień: drogą morską (LCL), lotniczą lub kurierską, z których każda jest opcjonalna.
