Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: OPGW-12B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
12-żyłowa linia napowietrzna Kable światłowodowe OPGW ze stali nierdzewnej z uziemieniem optycznym |
Liczba włókien: |
12F |
Rodzaj włókna: |
Tryb pojedyńczy |
Struktura: |
Rura ze stali nierdzewnej |
Galaretka: |
Wypełnione żelem lub bez żelu |
Aplikacja: |
Napowietrzna linia |
Siła Członka: |
Stalowy drut |
Uszczelka: |
Żelazno-drewniany bęben |
Nazwa produktu: |
12-żyłowa linia napowietrzna Kable światłowodowe OPGW ze stali nierdzewnej z uziemieniem optycznym |
Liczba włókien: |
12F |
Rodzaj włókna: |
Tryb pojedyńczy |
Struktura: |
Rura ze stali nierdzewnej |
Galaretka: |
Wypełnione żelem lub bez żelu |
Aplikacja: |
Napowietrzna linia |
Siła Członka: |
Stalowy drut |
Uszczelka: |
Żelazno-drewniany bęben |

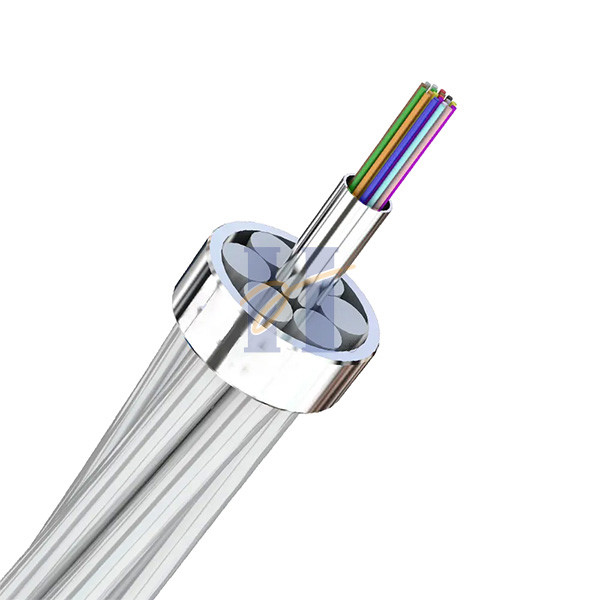

12-żyłowa linia napowietrzna Kable światłowodowe OPGW ze stali nierdzewnej z uziemieniem optycznym
Opis
Napowietrzny przewód uziemiający z kompozytu światłowodowego (OPGW) jest napowietrznym przewodem uziemiającym zawierającym światłowód.Ma wiele funkcji, takich jak napowietrzny przewód uziemiający i komunikacja optyczna.Stosowany jest głównie do linii komunikacyjnych 110KV, 220KV, 500KV, 750KV i nowego napowietrznego systemu przesyłowego wysokiego napięcia.Może być również używany do zastąpienia istniejących linii naziemnych starego napowietrznego systemu przesyłowego wysokiego napięcia, dodania optycznej linii komunikacyjnej, przesyłania prądu krótkotrwałego i zapewnienia ochrony przed piorunami.Inne konstrukcje mogą być dostosowane na życzenie.
Specyfikacja techniczna
| Przedmiotów | Dane techniczne | ||
| Na mieliźnie | Rdzeń, warstwa 1 warstwa 2 | ||
| Kierunek skrętu | Warstwa zewnętrzna to Prawa ręka | ||
| Średnica kabla (nominalna) | 14,0 mm | ||
| Waga kabla (w przybliżeniu) | 688,3 kg/km | ||
| Przekrój nośny | JAK Drut | 104,7 mm2 | |
| Znamionowa wytrzymałość na rozciąganie (RTS) | 111,6kN | ||
| Moduł sprężystości (moduł E) | 149,5 N /mm2 | ||
| Współczynnik wydłużenia termicznego | 13,4×10-6/K | ||
| Maksymalne obciążenie robocze (40% RTS) | 44,64kN | ||
| Codzienny stres (EDS) (16~25% RTS) | 17,86~27,9kN | ||
| Rezystancja prądu stałego przy 20 ℃ | 0,667ohm/km | ||
| Prąd krótkotrwały (1s,20℃~200℃) | 8,77kA | ||
| Prąd krótkotrwały Pojemność (I2t) | 77,0kA²s | ||
| Minimalny promień gięcia | Instalacja | 30-krotność średnicy kabla | |
| Operacja | 15-krotność średnicy kabla | ||
| Zakres temperatury | Instalacja | -20 ℃ + 60 ℃ | |
| Przechowywanie i wysyłka | -40 ℃ ～ + 70 ℃ | ||
| Operacja | -40 ℃ ～ + 70 ℃ | ||
Struktura kabla:
Cechy
Rurki ze stali nierdzewnej wypełnione hydrofobowym żelem zapewniają ochronę i wsparcie światłowodów
Dobra wytrzymałość na rozciąganie
Mała średnica, niewielka waga, niskie dodatkowe obciążenie wieży
Łatwość wykonania odpowiedniego nadmiaru światłowodu jednostki optycznej
Temperatura transportu/przechowywania: -40 ℃ do + 65 ℃
Standardowa długość bębna
2000m/bęben, 4000m/bęben
Specyfikacja włókien
|
|
G.652 | G.655 | 50/125 μm | 62,5/125 μm | |
| Osłabienie | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20 ℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Przysłona numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | |||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z 30-letnim doświadczeniem, specjalizujemy się w badaniach, rozwoju i produkcji kabli wdmuchiwanych, OPGW i ADSS.
Q2. O jakości?
W 100% testujemy nasz kabel przed dostawą.
Po potwierdzeniu ceny możesz zażądać bezpłatnych próbek, aby sprawdzić naszą jakość.
Q3.Czy możesz zaakceptować małe zamówienie?
Tak, małe zamówienie jest dostępne.Wspieramy nowe projekty naszych klientów, ponieważ wiemy, że biznes to zawsze małe zamówienie.
Q4.Jaki jest twój czas dostawy?
Zwykle około 3-7 dni roboczych, zależy to głównie od ilości zamówienia.
Ale pls zapewniamy, że zorganizujemy twoje towary jak najszybciej po dokonaniu płatności.
P5.Czy możesz dostarczyć niestandardowe produkty i logo?
Tak, witamy usługę OEM.Na produkcie możemy wydrukować Twoje logo.
