Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: HYOC
Orzecznictwo: ISO9001
Numer modelu: ADSS
Warunki płatności i wysyłki
Minimalne zamówienie: 10KM
Cena: 300USD/KM to 3500USD/KM
Szczegóły pakowania: Paleta drewniana
Czas dostawy: 30 dni
Możliwość Supply: 1000km/miesiąc
Nazwa produktu: |
2-żyłowy kabel światłowodowy ADSS |
Liczba włókien: |
2 rdzeń |
Błonnik: |
G652D |
Materiał płaszcza: |
HDPE lub AT |
Kolor kabla: |
czarny |
Zakres: |
Powyżej 50m |
Żywotność kabla: |
25 lat |
Tłumienie @1310nm: |
≦0,35dB/km |
Tłumienie @1550nm: |
≦0,22dB/km |
Nazwa produktu: |
2-żyłowy kabel światłowodowy ADSS |
Liczba włókien: |
2 rdzeń |
Błonnik: |
G652D |
Materiał płaszcza: |
HDPE lub AT |
Kolor kabla: |
czarny |
Zakres: |
Powyżej 50m |
Żywotność kabla: |
25 lat |
Tłumienie @1310nm: |
≦0,35dB/km |
Tłumienie @1550nm: |
≦0,22dB/km |

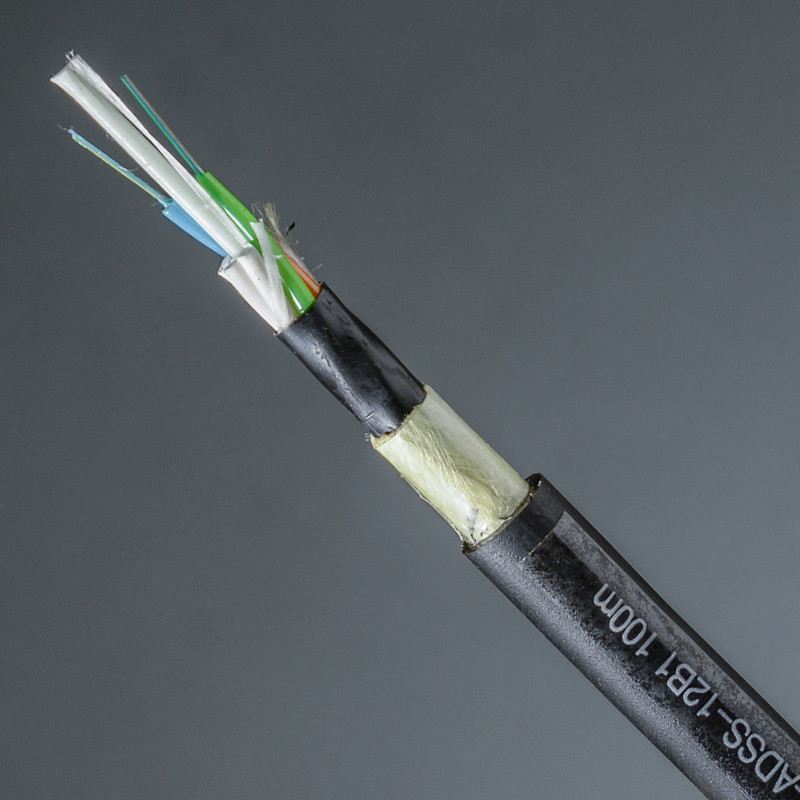

Kevlar Aramid Yarn Wzmacnia kabel światłowodowy ADSS G652D Single Mode 2 Core
Opis:
Kabel światłowodowy ADSS firmy HUIYUAN został zaprojektowany tak, aby był wystarczająco mocny, aby umożliwić instalację między wieżami wsporczymi o długości do 700 metrów.Kabel wykonany jest z materiału niemetalowego i samonośny z napowietrzną linią przesyłową.Materiałem odpornym na rozciąganie jest przędza aramidowa o wysokich modułach elastyczności.Optymalizacja konstrukcji może odpowiednio rozłożyć ciężar kabla oraz jego właściwości mechaniczne i fizyczne, a także zminimalizować obciążenie wieży.
Cechy:
1. Mała średnica zewnętrzna i wysoka wytrzymałość na rozciąganie
2. Wysoka modułowość elastyczności
3. Mały współczynnik rozszerzalności cieplnej
4. Doskonała elastyczność;
Normy:
Kabel światłowodowy ADSS musi spełniać wymagania niniejszej specyfikacji i ogólnie spełniać lub lepiej najnowsze normy:
ITU-T G.650: Definicje i metody badań liniowych, deterministycznych atrybutów światłowodu i kabla jednomodowego
ITU-T G.657: Charakterystyka niewrażliwego na straty zginania pojedynczego mode światłowód i kabel do sieci dostępowej
IEC 60794-1-2: Kable światłowodowe, część 2, specyfikacje ogólne — podstawowe procedury testowania kabli optycznych
IEC 60794-1-21: Kable światłowodowe, Część 1-21, Specyfikacja ogólna - Podstawowe procedury testowania kabli optycznych - Metody badań mechanicznych
IEC 60794-1-22: Kable światłowodowe, Część 1-22, Specyfikacja ogólna - Podstawowe procedury testowania kabli optycznych - Metody badań środowiskowych
IEC 60794-5-10: Kable światłowodowe - Część 5.10: Specyfikacja rodziny zewnętrznych mikrorur światłowodowych, mikrorur i zabezpieczonych mikrorur do instalacji przez wdmuchiwanie
Struktura kabla:
Szczegóły techniczne:
| Nazwa produktu | Kabel światłowodowy ADSS G652D jednomodowy 2 rdzeń | |
| Przedmiotów | Stan | Wartość |
| Liczba włókien | - | 2 do 144 rdzeni |
| Maks.wytrzymałość na rozciąganie (N) | Krótkoterminowe | Zgodnie z żądaniem |
| Długoterminowy | Zgodnie z żądaniem | |
| Maks.wytrzymałość na zgniatanie (N/mm) | Krótkoterminowe | 3000 /2200 |
| Długoterminowy | 1000 | |
| Min.promień gięcia (mm) | Statyka | 12,5 * średnica kabla |
| Dynamika | 25 * średnica kabla | |
| Długość bębna (KM) | - | 2 do 4 |
| Temperatura pracy (℃) | - | -40 do +60 |
| Skontaktuj się z nami, aby uzyskać więcej informacji | ||
Szczegóły dotyczące włókien:
| Charakterystyka | Określone wartości | Jednostki | ||
| Średnica pola trybu | przy 1310nm | 9,2±0,4 | µm | |
| przy 1550nm | 10,4±0,6 | µm | ||
| Współczynnik tłumienia | przy 1310nm | ≤0,35 | dB/km | |
| przy 1550nm | ≤0,22 | dB/km | ||
| Długość fali zerowej dyspersji (λ0) | 1300 do 1324 | Nm | ||
| Maksymalne nachylenie zerowej dyspersji (S0maks.) | ≤0,092 | ps/(nm2·km) | ||
| Długość fali odcięcia (λcc) | ≤1260 | Nm | ||
| Średnica okładziny | 125,0±1,0 | µm | ||
| Nieokrągłość okładziny | ≤1 | % | ||
| Średnica powłoki | 245,0±10,0 | µm | ||
| Błąd koncentryczności powłoki i okładziny | ≤12,0 | µm | ||
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 | µm | ||
| Wijący się | ≥4 | m | ||
| Dowód stresu | ≥0,69 | GPa | ||
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0 | N | |
| Wartość szczytowa | 1,3-8,9 | N | ||
| Strata makro zginania | Ф60mm, 100 kółek | przy 1550nm | ≤0,05 | dB |
| Ф32mm, 1 kółka | przy 1550nm | ≤0,05 | dB | |
Standardowa długość bębna (obsługa niestandardowej długości bębna)
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna: (obsługa niestandardowego koloru)
| Nie. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | Czerwony | Czarny | Żółty | Fioletowy | Różowy | wodny |
| Nie. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | Czerwony | Naturalny | Żółty | Fioletowy | Różowy | wodny |
| I | I | I | I | I | I | I | I | I | I | I | I |
Kolor luźnej tuby: (obsługa niestandardowego koloru)
| Nie. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | Czerwony | Czarny | Żółty | Fioletowy | Różowy | wodny |
| Nie. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy | Szary | Biały | Czerwony | Naturalny | Żółty | Fioletowy | Różowy | wodny |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC ADSS 12 do 288 G652D [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
Uwagi:
Szczegółowe wymagania należy przesłać do nas w celu zaprojektowania kabla i obliczenia ceny.Poniższe wymagania są koniecznością:
A, poziom napięcia linii przesyłowej mocy
B, liczba włókien
C, rozpiętość lub wytrzymałość na rozciąganie
D, warunki pogodowe
