Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: ADSS-36B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
36-rdzeniowy zewnętrzny napowietrzny samonośny jednomodowy kabel światłowodowy ADSS Antena kabel świ |
Liczba włókien: |
36 rdzeni |
Rodzaj włókna: |
G652D |
Zakres: |
200m |
Kolor: |
czarny |
Struktura: |
Skrętka luźna tuba |
Menadżer siły centralnej: |
FRP |
Orzecznictwo: |
ISO9001 |
Nazwa produktu: |
36-rdzeniowy zewnętrzny napowietrzny samonośny jednomodowy kabel światłowodowy ADSS Antena kabel świ |
Liczba włókien: |
36 rdzeni |
Rodzaj włókna: |
G652D |
Zakres: |
200m |
Kolor: |
czarny |
Struktura: |
Skrętka luźna tuba |
Menadżer siły centralnej: |
FRP |
Orzecznictwo: |
ISO9001 |
36-rdzeniowy zewnętrzny napowietrzny samonośny jednomodowy kabel światłowodowy ADSS Antena kabel światłowodowy
Opis
Kabel ADSS to rodzaj kabla światłowodowego, który jest wystarczająco mocny, aby utrzymać się między konstrukcjami bez przewodzących elementów metalowych.Zarówno włókna jednomodowe, jak i wielomodowe mogą być rozmieszczone w kablach ADSS z maksymalnie 144 włóknami.Kabel światłowodowy ADSS jest przeznaczony do zastosowań na zewnątrz instalacji napowietrznych i kanałowych w lokalnych i kampusowych architekturach pętlowych sieci od słupa do budynku po instalacje między miastami.System okablowania, który obejmuje kable, zawieszenie, ślepe zaułki i obudowy zakończeniowe, oferuje kompleksową infrastrukturę obwodów transmisyjnych o wysokiej niezawodności.
Specyfikacja techniczna
Przedmiot | Parametry | |
Błonnik | Rodzaj | G652D |
Liczyć | 2-288 rdzeni | |
Luźna tuba | Materiał | PBT |
Kolor | Niebieski, pomarańczowy, zielony, brązowy; | |
Podsadzkarz | Materiał | PE |
Kolor | Naturalny kolor | |
Członek Centralnej Siły | Materiał | FRP |
Wzmocnione elementy niemetalowe | Materiał | Przędza aramidowa |
Zewnętrzna kurtka | Materiał | PE |
Min. promień gięcia | Statyczny | 10-krotna średnica kabla |
Dynamiczny | 20 razy średnica kabla | |
Powtarzanie gięcia | Obciążenie:150N;liczba cykli: 30 Brak wyraźnego tłumienia dodatku, brak przerwania włókna i brak uszkodzenia kabla | |
Zmiażdżyć | Krótkoterminowe | 1000N/100mm |
Skręcenie | Obciążenie:150N;liczba cykli:10;kąt skrętu: ± 180 ° Brak wyraźnego tłumienia dodatkowego, brak przerwania włókna i brak uszkodzenia kabla | |
Uderzenie | Energia uderzenia : 450g × 1m;promień główki młotka: 12,5 mm;liczba uderzeń: 5 Brak wyraźnego tłumienia dodatkowego, brak przerwania włókna i brak uszkodzenia kabla. | |

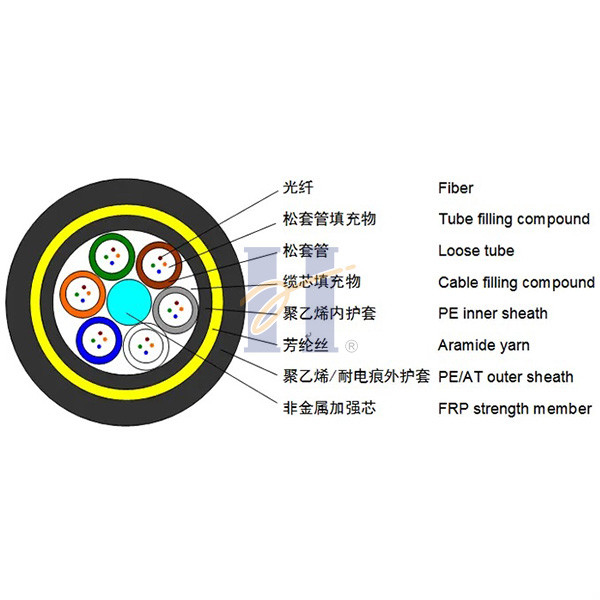

Struktura kabla:
Aplikacja
Wykorzystywane do telekomunikacji przez przedsiębiorstwa energetyczne, telekomunikacyjne i prywatne grupy sieciowe
Przeznaczony do instalacji na liniach dystrybucyjnych i przesyłowych
Możliwość instalacji w pobliżu przewodów, jeśli chodzi o bezpieczeństwo
Nadaje się do zastosowań pod zabudową, minimalizując potrzebę przestojów
Stosowany w sieciach telekomunikacyjnych, w których priorytetem jest szybka i tania instalacja
Standardowa długość bębna
2000m/bęben, 4000m/bęben
Wymagania testowe
| Nie | Przedmiot | Norma testowa | metoda | Kryteria przyjęcia |
| 1 | Rozciągający | IEC-60794-1-E1 | -Maks.Wytrzymałość na rozciąganie | - Maksymalne obciążenie włókien |
| test | -Długość próbki: 50 metrów | Obciążenie: max.0,33% | ||
| -Czas: 1 minuta; | -Wzrost tłumienia ≤0,10dB | |||
| 2 | Zmiażdżyć | IEC-60794-1-E3 | -Obciążenie: 2200N | -Brak pęknięć i pęknięć |
| test | -Czas: 1 minuta | zewnętrzna kurtka; | ||
| -Długość: 100mm | -wzrost tłumienia <0,10dB, | |||
| 3 | Uderzenie | IEC-60794-1-E4 | -Energia uderzenia: 450g | -Brak pęknięć i pęknięć w płaszczu zewnętrznym |
| test | -Wysokość: 1 metr | -Wzrost tłumienia ≤0,10dB (po teście) | ||
| -Punkty uderzenia: min.1 | ||||
| --Liczba uderzeń: 5 | ||||
| 4 | Skręcenie | IEC-60794-1-E7 | -1m długość kabla o wadze 150N | - Brak pęknięć i pęknięć w płaszczu zewnętrznym |
| test | -±180°, 10 cykli | -Wzrost tłumienia ≤0,10B | ||
| 5 | Wielokrotne zginanie | IEC-60794-1-E6 | -R=20לrednica zewnętrzna kabla | - Brak pęknięć i pęknięć w płaszczu zewnętrznym |
| -1m długość kabla o wadze 150N, 30 cykli | -Wzrost tłumienia ≤0,10dB (po teście) | |||
| 6 | Test cykli temperaturowych | IEC-60794-1-F1 | -Krok temperatury: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | -Zmienność tłumienia dla wartości odniesienia (tłumienie mierzone przed testem przy +20±3 ℃) ≤0,10dB, |
| -Czas na każdy krok: 12 godzin | ||||
| -Liczba cykli: 2 cykle | ||||
| 7 | Test przenikania wody | IEC-60794-1-F5 | -Wysokość wody: 1m | -Brak wycieku wody na końcu próbki |
| -Długość próbki: 3m | ||||
| -Czas trwania testu: 24 godziny | ||||
| 8 | Test kroplowy | IEC-60794-1-E14 | -Pięć 0,3m próbek zawieszonych pionowo w komorze klimatycznej o podwyższonej temperaturze do +70℃ | -Żadna substancja wypełniająca nie będzie kapać z probówek po 24 godzinach |
FAQ
1. Czy jesteś prawdziwą fabryką?
Tak, jesteśmy prawdziwą fabryką z 30-letnim doświadczeniem w produkcji kabli światłowodowych.
2. Jaka jest Twoja marka włókien?
Marki światłowodowe, w tym: YOFC i CDSEI (wspólna marka Sumitomo i lokalnej firmy)
3. Jakie są twoje główne produkty?
ADSS, OPGW, kabel wdmuchiwany (w tym kabel EPFU, MINI i Micro), system monitoringu online linii przesyłowej wysokiego napięcia
4. Jaki jest twój czas dostawy?
Normalnie 7 dni
5. Czy masz dystrybutora w innym kraju lub krajowym?
Do tej pory nasze produkty sprzedajemy bezpośrednio klientom.I można zaoferować cenę fabryczną.
6. Płatność
W przypadku dużych zamówień: T / T za pomocą zaliczki
W przypadku małych zamówień: T/T, Western Union i Paypal są dopuszczalne.
7. Wysyłka i dostawa
Przy dużych zamówieniach: drogą morską (LCL lub FCL)
W przypadku małych zamówień: drogą morską (LCL), lotniczą lub kurierską, z których każda jest opcjonalna.
