Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: ADSS-72B1.3
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
72-żyłowy kabel światłowodowy ADSS o rozpiętości 150 m jednomodowy zewnętrzny kabel światłowodowy |
Liczba włókien: |
72F |
Rodzaj włókna: |
Tryb pojedyńczy |
Zakres: |
150m |
Galaretka: |
Wypełnione żelem lub bez żelu |
Materiał kurtki: |
HDPE |
Siła Członka: |
Przędza FRP i aramidowa |
APLIKACJA: |
Napowietrzna linia |
Nazwa produktu: |
72-żyłowy kabel światłowodowy ADSS o rozpiętości 150 m jednomodowy zewnętrzny kabel światłowodowy |
Liczba włókien: |
72F |
Rodzaj włókna: |
Tryb pojedyńczy |
Zakres: |
150m |
Galaretka: |
Wypełnione żelem lub bez żelu |
Materiał kurtki: |
HDPE |
Siła Członka: |
Przędza FRP i aramidowa |
APLIKACJA: |
Napowietrzna linia |
72-żyłowy kabel światłowodowy ADSS o rozpiętości 150 m jednomodowy zewnętrzny kabel światłowodowy
Opis
Całkowicie dielektryczny samonośny kabel światłowodowy (ADSS) jest przeznaczony do zastosowań na zewnątrz instalacji antenowych i kanałowych w architekturze pętli sieci lokalnej i kampusowej.Od instalacji od słupa do budynku po instalacje miejskie, które obejmują kable światłowodowe, zawieszenie, ślepe zaułki i obudowy zakończeniowe, oferuje kompleksową infrastrukturę obwodów transmisyjnych o sprawdzonej, wysokiej niezawodności.Jak sugeruje koncepcja okablowania ADSS, nie jest wymagany oddzielny system zawieszania przewodów podtrzymujących komunikator, co znacznie skraca czas instalacji i poprawia koszty robocizny początkowej i konserwacyjnej.Obejmuje liczbę włókien do 144 światłowodów oraz dowolną kombinację jednomodowych i laserowo zoptymalizowanych światłowodów wielomodowych z kablem.Rozpiętość między słupami waha się od 50 stóp do ponad 1000 stóp.Niestandardowe opcje projektowania ADSS umożliwiają rozpiętość ponad jednej mili (5280 stóp).
Specyfikacja techniczna
|
Ilość włókien
|
/
|
2~30
|
32~60
|
62~72
|
74~96
|
98~120
|
122~144
|
|
|
Struktura
|
/
|
1+5
|
1+5
|
1+6
|
1+8
|
1+10
|
1+12
|
|
|
Typ światłowodu
|
/
|
G.652D
|
||||||
|
Centralny członek siły
|
Materiał
|
mm
|
FRP
|
|||||
|
Średnica
|
1,5
|
1,5
|
2,1
|
2,1
|
2,1
|
2,1
|
||
| (Średnia wartość) | ||||||||
|
Warstwa poduszki
|
Materiał
|
mm
|
MDPE
|
|||||
|
Grubość
|
|
|
|
3.4
|
4,7
|
6,2
|
||
| (Średnia wartość) | ||||||||
|
Luźna tuba
|
Materiał
|
/
|
PBT
|
|||||
|
Średnica
|
mm
|
1,8
|
2,1
|
2,1
|
2,1
|
2,1
|
2,1
|
|
| (Średnia wartość) | ||||||||
|
Grubość
|
0,32
|
0,35
|
0,35
|
0,35
|
0,35
|
0,35
|
||
| (Średnia wartość) | ||||||||
|
Maksymalna ilość włókien
|
6
|
12
|
12
|
12
|
12
|
12
|
||
|
Luźny kolor tuby
|
Pełny kolor
|
|||||||
|
Nadmiar długości włókien
|
%
|
0,7~0,8
|
||||||
|
Wodoodporny
|
Materiał
|
/
|
Galaretka
|
|||||
|
Pochwa wewnętrzna
|
Materiał
|
mm
|
MDPE
|
|||||
|
Grubość
|
Wartość standardowa: 1,0 / min: 0,8 / wartość średnia: 0,9
|
|||||||
| (Średnia wartość) | ||||||||
|
Niemetalowe
|
Materiał
|
/
|
Przędza szklana
|
|||||
|
składnik
|
||||||||
|
Powłoka zewnętrzna
|
Materiał
|
mm
|
MDPE
|
|||||
|
Grubość
|
Wartość standardowa: 1,8 / min: 1,5 / średnia wartość: 1,6
|
|||||||
| (Średnia wartość) | ||||||||
|
Średnica kabla (wartość średnia)
|
mm
|
11
|
11,6
|
12.2
|
13,5
|
14,8
|
16,3
|
|
|
Waga kabla (około)
|
kg/km
|
105
|
115
|
130
|
160
|
195
|
235
|
|
|
Max.Współczynnik tłumienia
|
1310mm
|
dB/km
|
0,35
|
|||||
|
1550mm
|
0,21
|
|||||||
|
Siła naciągu ciągnięcia
|
Długi czas
|
N
|
1000
|
|||||
|
Krótki czas
|
3000
|
|||||||
|
Ciśnienie zgniatania
|
Długi czas
|
N/
|
1000
|
|||||
| 100 |
||||||||
|
Krótki czas
|
mm |
3000
|
||||||
|
Promień gięcia
|
Statyczny
|
mm
|
12,5 OD
|
|||||
|
Dynamiczny
|
25 OD
|
|||||||
|
Temperatura
|
Instalowanie
|
°C
|
-20~+60
|
|||||
|
Przechowywanie i wysyłka
|
-40~+70
|
|||||||
|
Pracujący
|
-40~+70
|
|||||||

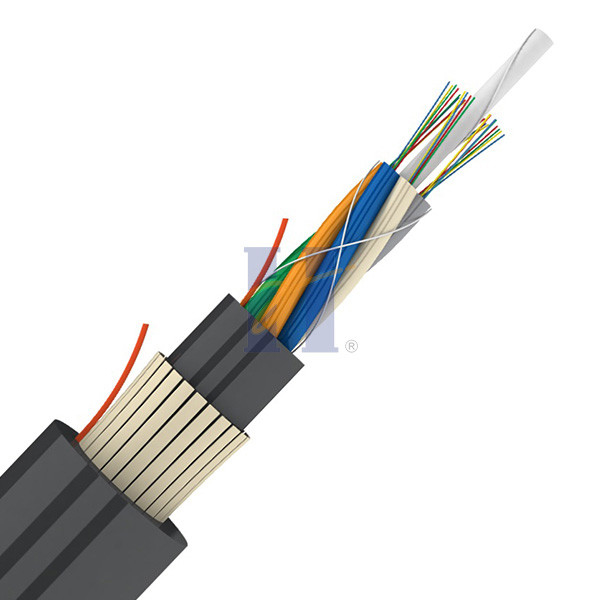

Struktura kabla:
Cechy
Może być zainstalowany bez wyłączania zasilania
Lekka waga i mała średnica zmniejszające obciążenie spowodowane lodem i wiatrem oraz obciążenie wież i podpór
Duże rozpiętości
Dobra wydajność wytrzymałości na rozciąganie i temperatury
Odporna na erozję łukowa kurtka AT
Żywotność projektu wynosi 30 lat
Standardowa długość bębna
2000m/bęben, 4000m/bęben
Specyfikacja włókien
|
|
G.652 | G.655 | 50/125 μm | 62,5/125 μm | |
| Osłabienie | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20 ℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0,22 dB/km | ≤0,23dB/km | |||
| Przepustowość (klasa A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Przysłona numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015 NA | |||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | |||
