Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: GCYFT4-48G652D
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
48F G652D Layer Stranding Air Blowed Micro Cable Outdoor Instalacja kabla światłowodowego |
Liczba włókien: |
48Włókno |
Rodzaj włókna: |
G652D |
Średnica (± 0,2 mm): |
5,3 mm |
Powłoka zewnętrzna: |
Poliamid |
APLIKACJA: |
FTTX |
Instalacja: |
Dmuchanie mikrorurek |
Wydmuchiwana odległość: |
1500m |
Nazwa produktu: |
48F G652D Layer Stranding Air Blowed Micro Cable Outdoor Instalacja kabla światłowodowego |
Liczba włókien: |
48Włókno |
Rodzaj włókna: |
G652D |
Średnica (± 0,2 mm): |
5,3 mm |
Powłoka zewnętrzna: |
Poliamid |
APLIKACJA: |
FTTX |
Instalacja: |
Dmuchanie mikrorurek |
Wydmuchiwana odległość: |
1500m |
48F G652D Layer Stranding Air Blowed Micro Cable Outdoor Instalacja kabla światłowodowego
Opis
Rodzina ekonomicznych mikrokabli światłowodowych firmy Huiyuan jest przeznaczona do instalacji wdmuchiwanych powietrzem do mikrorurek.Technologia Microduct zapewnia opłacalny, przyjazny dla rzemiosła sposób na modernizację sieci, która może rosnąć na żądanie, wdrażając światłowód w razie potrzeby.Ta technologia jest również powszechna w zatłoczonych obszarach, takich jak aplikacje metra, gdzie przestrzeń na kanały jest bardzo ograniczona.Te konstrukcje kabli są kompaktowe i lekkie oraz zawierają włókna o dużej gęstości, aby zmaksymalizować liczbę włókien dostępnych w kablu o małej średnicy.
Konstrukcja luźnej rury skręcanej jest dostępna w liczbie do 288, a średnica zewnętrzna waha się od 5,3 mm do 9,4 mm.Skręcony luźny przewód rurowy zapewnia łatwy dostęp o średniej rozpiętości.
Specyfikacja techniczna:
| Nr części | MIKRO-48 | |
| Liczba włókien | 48 | |
| Luźna liczba rurek | 4 | |
| Liczba wypełniaczy | 2 | |
| Włókno na tubę | 12 | |
| Średnica nominalna | 5,3±0,1mm | |
| Waga | 27 kg/km | |
| Min.Promień gięcia — statyczny | 12 * średnica kabla | |
| Min.Promień gięcia — dynamiczny | 20 * średnica kabla | |
| Tłumienie światłowodu kablowego | 0,35dB/km @ 1310nm, 0,22dB/km @ 1550nm | |
| Temperatura | Przechowywanie -40 do 70℃, instalacja -10 do +40℃, praca -40 do +70℃ | |
| Żywotność kabla | 30 lat | |
Specyfikacja włókien:
| Charakterystyka | Określone wartości | |
| Średnica pola trybu | przy 1310nm | 9,2±0,4µm |
| przy 1550nm | 10,4 ± 0,6 mm | |
| Współczynnik tłumienia | przy 1310nm | ≤0,40dB/km |
| przy 1550nm | ≤0,30 dB/km | |
| Średnica okładziny | 125,0±1,0µm | |
| Nieokrągłość okładziny | ≤1,0% | |
| Średnica powłoki | 245,0±10,0µm | |
| Błąd koncentryczności powłoki i okładziny | ≤12,0 µm | |
| Nieokrągłość powłoki | ≤6,0% | |
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 µm | |
| Wijący się | ≥4m | |
| Dowód stresu | ≥0,69 GPa | |

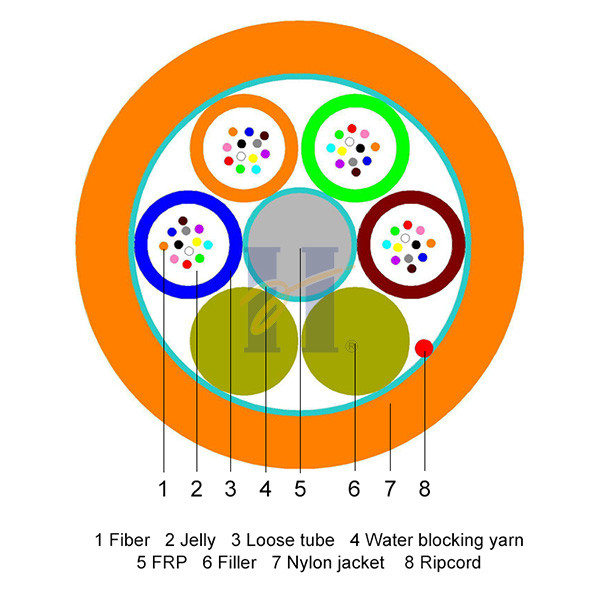

Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna
| Włókno nr 1: czerwony |
| Włókno nr 2: zielony |
| Włókno nr 3: niebieski |
| Włókno nr 4: żółty |
| Włókno nr 5: biały |
| Włókno nr 6: Szary |
| Włókno nr 7: Brązowy |
| Włókno nr 8: fioletowy |
| Włókno nr 9: Aqua |
| Włókno nr 10: czarny |
| Włókno nr 11: Pomarańczowy |
| Włókno nr 12: różowy |
Luźny kolor tuby
| Luźna tuba nr 1: czerwona |
| Luźna tuba nr 2: zielona |
| Luźna tuba nr 3: niebieski |
| Luźna tuba nr 4: żółta |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC GCYFT4 48 G652D [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły pakowania
| Liczba włókien | Długość bębna | Rozmiar bębna | Wielkość opakowania | Waga brutto |
| (m) | Φ×W (mm) | dł. × szer. × wys. (mm) | (kg) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700 × 570 | 740 × 570 × 905 | 150 | |
| 6000 | Φ800×570 | 840 × 570 × 1005 | 210 |
