Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: GYCFT4-216G652D
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
216 G652D Wdmuchiwany kabel światłowodowy Wdmuchiwany mikrokabel Żelowy kabel skręcany |
Liczba włókien: |
216F |
Rodzaj włókna: |
G652D |
Średnica (± 0,2 mm): |
7,8 mm ± 0,2 mm |
Powłoka zewnętrzna: |
Nylon |
Wytrzymałość na rozciąganie: |
500N |
Rozmiar mikrorury: |
14/12mm |
Odległość dmuchania: |
1500 metrów |
Nazwa produktu: |
216 G652D Wdmuchiwany kabel światłowodowy Wdmuchiwany mikrokabel Żelowy kabel skręcany |
Liczba włókien: |
216F |
Rodzaj włókna: |
G652D |
Średnica (± 0,2 mm): |
7,8 mm ± 0,2 mm |
Powłoka zewnętrzna: |
Nylon |
Wytrzymałość na rozciąganie: |
500N |
Rozmiar mikrorury: |
14/12mm |
Odległość dmuchania: |
1500 metrów |
216 G652D Wdmuchiwany kabel światłowodowy Wdmuchiwany mikrokabel Żelowy kabel skręcany
Opis
Pojedynczy płaszcz Air Blown Micro Cable PE z dodatkami tworzy wytrzymały, trwały i łatwy do zdejmowania kabel, zapewniając doskonałą ochronę przed promieniowaniem UV, grzybem, ścieraniem i innymi czynnikami środowiskowymi.Metoda SZ-stranded dla luźnej tuby i jednego ripcorda zapewnia szybki i łatwy dostęp w połowie rozpiętości.Dielektryczny centralny element wzmacniający nie wymaga łączenia ani uziemienia.Przędza blokująca wodę do wewnątrz i na zewnątrz Przędza aramidowa blokująca wodę, stosowana jako spoiwo, zapewnia ochronę przed wnikaniem wody i zwiększa wytrzymałość na rozciąganie.
Specyfikacja techniczna
| Nr części | MIKRO-192 | |
| Liczba włókien | 192 | |
| Luźna liczba rurek | 6+10 | |
| Liczba wypełniaczy | 0+2 | |
| Włókno na tubę | 12 | |
| Średnica nominalna | 7,8 ± 0,2 mm | |
| Waga | 55 kg/km | |
| Min.Promień gięcia — statyczny | 12 * średnica kabla | |
| Min.Promień gięcia — dynamiczny | 20 * średnica kabla | |
| Tłumienie światłowodu kablowego (G.652D) | 0,35dB/km @ 1310nm, 0,22dB/km @ 1550nm | |
| Temperatura | Przechowywanie -40 do 70℃, instalacja -10 do +40℃, praca -40 do +70℃ | |
| Żywotność kabla | 30 lat | |
Specyfikacja włókien
| Charakterystyka | Określone wartości | |
| Średnica pola trybu | przy 1310nm | 9,2±0,4µm |
| przy 1550nm | 10,4 ± 0,6 mm | |
| Współczynnik tłumienia | przy 1310nm | ≤0,40dB/km |
| przy 1550nm | ≤0,30 dB/km | |
| Długość fali zerowej dyspersji (λ0) | 1300 do 1324nm | |
| Maksymalne nachylenie zerowej dyspersji (S0max) | ≤0,092ps/(nm2km) | |
| Długość fali odcięcia (λcc) | ≤1260nm | |
| Współczynnik dyspersji | 1285～1330nm | ≤3,5ps/(nm·km) |
| 1550nm | ≤18ps/(nm·km) | |
| Efektywny grupowy współczynnik załamania światła (Neff) | przy 1310nm | 1.466 |
| przy 1550nm | 1.467 | |
| Wijący się | ≥4m | |
| Dowód stresu | ≥0,69 GPa | |
| Siła taśmy powlekającej | Średnia wartość | 1,0-5,0N |
| Wartość szczytowa | 1,3-8,9N | |
| Strata makro zginania | Ф60mm, 100 okręgów, przy 1550nm | ≤0,05dB |
| Ф32mm, 1 koła, przy 1550nm | ≤0,05dB | |

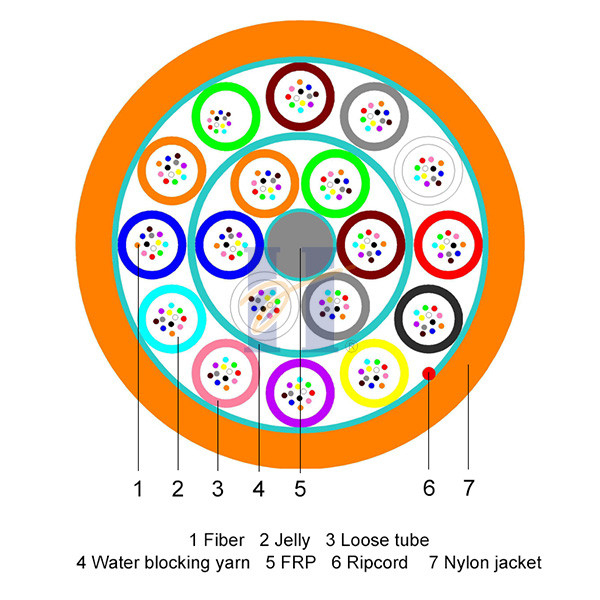

Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Wydajność dmuchania
| Narzędzie do dmuchania | Typowa długość wdmuchiwania | ||
| PLUMETTAZ: PR-140, MiniJet-400 itp. Ciśnienie powietrza: 15 Bar |
Liczba włókien | Typ kanału 12.0/10.0mm | Typ kanału 14.0/12.0mm |
| 192 do 216 Włókien | 1500m | / | |
| 288 włókien | / | 1500m | |
Kolor włókna
| Włókno 1: niebieski |
| Włókno 2: Pomarańczowy |
| Włókno 3: Zielony |
| Włókno 4: Brązowy |
| Włókno 5: Szary |
| Włókno 6: biały |
| Włókno 7: czerwony |
| Włókno 8: czarny |
| Włókno 9: Żółty |
| Włókno 10: Fioletowy |
| Włókno 11: Różowy |
| Włókno 12: Aqua |
Luźny kolor tuby
| Warstwa wewnętrzna | Zewnętrzna warstwa |
| Luźna tuba 1: niebieski | Luźna rurka 7: niebieska |
| Luźna tuba 2: Pomarańczowy | Luźna tuba 8: pomarańczowy |
| Luźna tuba 3: zielony | Luźna tuba 9: zielona |
| Luźna tuba 4: Brązowa | Luźna tuba 10: brązowa |
| Luźna tuba 5: Szary | Luźna tuba 11: szara |
| Luźna tuba 6: biała | Luźna tuba 12: biała |
| Luźna tuba 13: czerwona | |
| Luźna tuba 14: czarna | |
| Luźna tuba 15: żółta | |
| Luźna tuba 16: fioletowa | |
| Luźna tuba 17: różowa | |
| Luźna tuba 18: Aqua |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC GYCF4 216 G652D [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły pakowania
| Liczba włókien | Długość bębna (m) |
Rozmiar bębna Φ×W (mm) |
Wielkość opakowania Dł. * Szer. * Wys. (mm) |
Waga brutto (kg) |
| 216 włókien | 2000 | Φ800×570 | 840 × 570 × 1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
