Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: GYCFT4-288G652D
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
288 G652D Luźna tuba z wdmuchiwanym powietrzem mikrokabel GCYFT4-288 Mikrokabel |
Liczba włókien: |
288F |
Rodzaj włókna: |
G652D |
Średnica (± 0,2 mm): |
9,4 mm ± 0,2 mm |
Powłoka zewnętrzna: |
PA12 |
Wytrzymałość na rozciąganie: |
1000N |
Rozmiar mikrorury: |
14/12mm |
Odległość dmuchania: |
1500m |
Nazwa produktu: |
288 G652D Luźna tuba z wdmuchiwanym powietrzem mikrokabel GCYFT4-288 Mikrokabel |
Liczba włókien: |
288F |
Rodzaj włókna: |
G652D |
Średnica (± 0,2 mm): |
9,4 mm ± 0,2 mm |
Powłoka zewnętrzna: |
PA12 |
Wytrzymałość na rozciąganie: |
1000N |
Rozmiar mikrorury: |
14/12mm |
Odległość dmuchania: |
1500m |
288 G652D Luźna tuba z wdmuchiwanym powietrzem mikrokabel GCYFT4-288 Mikrokabel
Opis
Korzystając z technologii Huiyuan Air-Blown Fiber, oferujemy oszczędną i elastyczną instalację kabli światłowodowych.Nasze usługi światłowodowe dmuchane powietrzem zwiększają Twoją przewagę konkurencyjną i są bardzo kompatybilne z większością projektów infrastruktury sieciowej.Dzięki temu sprzętowi możemy zainstalować dokładną liczbę kabli światłowodowych w ciągu mniejszej liczby dni.W ten sposób oszczędzamy niepotrzebną siłę roboczą przy jednoczesnym dostarczaniu wysoce skalowalnych rozwiązań okablowania.
Specyfikacja techniczna
| Nr części | GCYF4-288 | |
| Liczba włókien | 288 | |
| Luźna liczba rurek | 9+15 | |
| Liczba wypełniaczy | 0 | |
| Włókno na tubę | 12 | |
| Metoda blokowania wody | Podszewka FRP lub PE | Przędza blokująca wodę |
| Rdzeń kabla | Blokujący wodę Kevlar | |
| Grubość nylonowej kurtki | Nominalny: 0,45 mm, Średni: 0,40 mm, Minimalny: 0,35 mm | |
| Średnica nominalna | 9,4 ± 0,2 mm | |
| Waga | 78 kg/km | |
| Maks.Wytrzymałość na rozciąganie | 1000N | |
| Maks.Odporność na zgniatanie | 800N/100mm | |
Specyfikacja włókien
| Światłowód jednomodowy | 9/125um OS2 G.652D |
| Dyspersja chromatyczna | |
| @1285-1330nm ps/(nm.km) | ≤3,5 |
| @1550nm ps/(nm.km) | ≤1,8 |
| Tłumienie - kabel | |
| Maks.@1310nm (dB/km) | 0,35 |
| Maks.@1550nm (dB/km) | 0,24 |
| Maks.@1625nm (dB/km) | 0,26 |
| Długość fali odcięcia kabla (λcc) (um) | ≤1260 |
| Średnica pola trybu | |
| @1310nm (um) | 9,2±0,4 |
| @1550nm (um) | 10,4±0,5 |
| Średnica okładziny | 125,0±0,7 |
| Nieokrągłość platerowana | ≤1% |
| Średnica powłoki (um) | 235-245 |
| Błąd koncentryczności rdzeń/osłona (um) | ≤0,5 |
| Błąd koncentryczności powłoki/okrycia (um) | ≤12 |

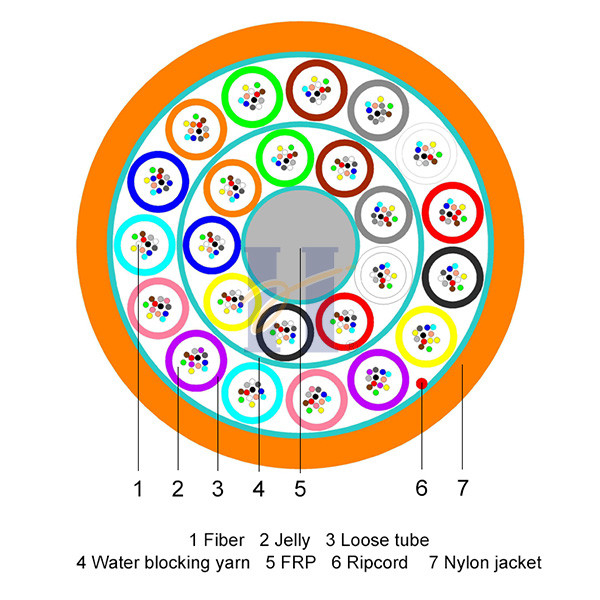

Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Wydajność środowiska
| Przedmiot | Metoda testowania | Wyniki testów |
| Cykliczność temperatury | IEC 60794-1-22-F1 | Dopuszczalne dodatkowe tłumienie (1550nm) G.652D/G657 Δa≤0,05 dB/km, odwracalny |
| Przenikanie wody | IEC 60794-1-22-F5B | Słup wody: kabel 1m i 3m, Okres: 24 godziny Brak wycieku wody przez otwarty koniec kabla |
| Przepływ masy wypełniającej | IEC 60794-1-22-E14 | 70 ℃, okres: 24 godziny Z kabla nie wypływa mieszanka |
Kolor włókna
| 1 niebieski |
| 2 Pomarańczowy |
| 3 Zielony |
| 4 Brązowy |
| 5 Szary |
| 6 Biały |
| 7 Czerwony |
| 8 Czarny |
| 9 Żółty |
| 10 Fioletowy |
| 11 Różowy |
| 12 Aqua |
Luźny kolor tuby
| 1 niebieski | 13 niebieski |
| 2 Pomarańczowy | 14 Pomarańczowy |
| 3 Zielony | 15 Zielony |
| 4 Brązowy | 16 Brązowy |
| 5 Szary | 17 Szary |
| 6 Biały | 18 Biały |
| 7 Czerwony | 19 Czerwony |
| 8 Czarny | 20 Czarny |
| 9 Żółty | 21 Żółty |
| 10 Fioletowy | 22 Fioletowy |
| 11 Różowy | 23 Różowy |
| 12 Aqua | 24 Aqua |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC GYCF4 288 G652D [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły pakowania
| Liczba włókien | Długość bębna (m) |
Rozmiar bębna Φ×W (mm) |
Wielkość opakowania Dł. * Szer. * Wys. (mm) |
Waga brutto (kg) |
| 288 włókien | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
