Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: GCYFT4-216G657A1
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
216 G657A1 Mikrokabel wdmuchiwany powietrzem Mikrokabel wdmuchiwany powietrzem GCYF4-216 Okablowanie |
Liczba włókien: |
216 Włókno |
Rodzaj włókna: |
G657A1 |
Średnica (± 0,3 mm): |
7,8 mm |
Waga kabla: |
55 kg/km |
Kolor kurtki: |
Pomarańczowy |
APLIKACJA: |
FTTX |
Odległość dmuchania: |
1500m |
Nazwa produktu: |
216 G657A1 Mikrokabel wdmuchiwany powietrzem Mikrokabel wdmuchiwany powietrzem GCYF4-216 Okablowanie |
Liczba włókien: |
216 Włókno |
Rodzaj włókna: |
G657A1 |
Średnica (± 0,3 mm): |
7,8 mm |
Waga kabla: |
55 kg/km |
Kolor kurtki: |
Pomarańczowy |
APLIKACJA: |
FTTX |
Odległość dmuchania: |
1500m |
216 G657A1 Mikrokabel wdmuchiwany powietrzem Mikrokabel wdmuchiwany powietrzem GCYF4-216 Okablowanie wdmuchiwane powietrzem
Opis
Zalety okablowania wdmuchiwanego powietrzem
Okablowanie światłowodowe wdmuchiwane powietrzem to wschodząca technologia okablowania, która oferuje pewne korzyści w porównaniu z tradycyjną metodą okablowania.
Przestrzeń — technologia okablowania z włókna dmuchanego zajmuje mniej miejsca niż metoda tradycyjna, około jednej szóstej.Mikrorowek może pomieścić więcej kabli na mniejszej przestrzeni niż tradycyjna metoda okablowania.
Skalowalność — po ukończeniu szkieletu kanałów i ścieżek można z łatwością przedmuchać rurę światłowodem, oszczędzając na kosztach nowych instalacji.Aktualizacja sieci lub okablowania sieciowego staje się łatwa i tańsza, gdy zajdzie taka potrzeba.Można to zrobić bez konieczności zakłócania usług sieciowych, powodując zero przestojów, jeśli zostanie to zrobione poprawnie.
Mniej siły roboczej / siły roboczej – okablowanie światłowodowe metodą wdmuchiwania powietrza zużywa mniej siły roboczej i siły roboczej w porównaniu z innymi metodami.Koszt materiału może się również zmniejszyć dzięki zastosowaniu wewnętrznego kanału ochronnego, który w większości przypadków nie jest konieczny.
Redukuje wzajemne połączenia – okablowanie wdmuchiwane powietrzem zmniejsza liczbę punktów połączeń i spawów w linii światłowodowej.
Specyfikacja techniczna
| Nr części | GCYF4-216 | |
| Liczba włókien | 216 | |
| Luźna liczba rurek | 6+12 | |
| Liczba wypełniaczy | 0 | |
| Włókno na tubę | 12 | |
| Metoda blokowania wody | Podszewka FRP lub PE | Przędza blokująca wodę |
| Rdzeń kabla | Blokujący wodę Kevlar | |
| Grubość nylonowej kurtki | Nominalny: 0,45 mm, Średni: 0,40 mm, Minimalny: 0,35 mm | |
| Średnica nominalna | 7,8 ± 0,2 mm | |
| Waga | 55 kg/km | |
| Maks.Wytrzymałość na rozciąganie | 500N | |
| Maks.Odporność na zgniatanie | 800N/100mm | |
Specyfikacja włókien
| Światłowód jednomodowy | 9/125um OS2 G.657A1 |
| Dyspersja chromatyczna | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| Tłumienie - kabel | |
| Maks.@1310nm (dB/km) | 0,35 |
| Maks.@1550nm (dB/km) | 0,24 |
| Maks.@1625nm (dB/km) | 0,26 |
| Długość fali odcięcia kabla (λcc) (um) | ≤1260 |
| Średnica pola trybu | |
| @1310nm (um) | 8,6-9,3 |
| @1550nm (um) | 9,5-10,5 |
| Średnica okładziny | 125,0±0,7 |
| Nieokrągłość platerowana | ≤1% |
| Średnica powłoki (um) | 235-245 |
| Błąd koncentryczności rdzeń/osłona (um) | ≤0,5 |
| Błąd koncentryczności powłoki/okrycia (um) | ≤12 |

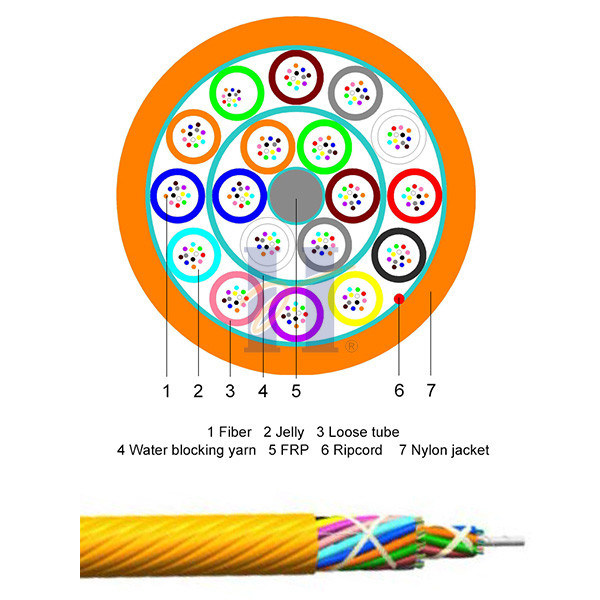

Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna
| Włókno 1: niebieski |
| Włókno 2: Pomarańczowy |
| Włókno 3: Zielony |
| Włókno 4: Brązowy |
| Włókno 5: Szary |
| Włókno 6: biały |
| Włókno 7: czerwony |
| Włókno 8: czarny |
| Włókno 9: Żółty |
| Włókno 10: Fioletowy |
| Włókno 11: Różowy |
| Włókno 12: Aqua |
Luźny kolor tuby
| Luźna tuba 1: niebieski | Luźna tuba 13: niebieska |
| Luźna tuba 2: Pomarańczowy | Luźna tuba 14: pomarańczowy |
| Luźna tuba 3: zielony | Luźna tuba 15: zielona |
| Luźna tuba 4: Brązowa | Luźna tuba 16: brązowa |
| Luźna tuba 5: Szary | Luźna tuba 17: szara |
| Luźna tuba 6: biała | Luźna tuba 18: biała |
| Luźna rurka 7: czerwona | |
| Luźna tuba 8: czarna | |
| Luźna tuba 9: żółta | |
| Luźna tuba 10: fioletowa | |
| Luźna tuba 11: różowa | |
| Luźna tuba 12: Aqua |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC GCYFT4 216 G657A1 [Numer bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły zamówienia
| Liczba włókien | Klasa włókien | Nr części |
| 216 | G657A1 | MICRO 18X12F G657A1 PA 7.8MM |
| 216 | G652D | MICRO 18X12F G652D PA 7.8MM |
| 216 | OM1 | MICRO 18X12F OM1 PA 7.8MM |
| 216 | OM2 | MICRO 18X12F OM2 PA 7.8MM |
| 216 | OM3 | MICRO 18X12F OM3 PA 7.8MM |
| 216 | OM4 | MICRO 18X12F OM4 PA 7.8MM |
