Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: GCYFT4-192G657A1
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
192 G657A1 Mikrokabel światłowodowy Wdmuchiwany powietrzem Mikrokabel GCYF4-192 Kabel |
Liczba włókien: |
192 Włókno |
Rodzaj włókna: |
G657A1 |
Średnica (± 0,3 mm): |
7,8 mm |
Waga kabla: |
52kg/km |
Kolor kurtki: |
Pomarańczowy |
APLIKACJA: |
FTTH |
Odległość dmuchania: |
1500m |
Nazwa produktu: |
192 G657A1 Mikrokabel światłowodowy Wdmuchiwany powietrzem Mikrokabel GCYF4-192 Kabel |
Liczba włókien: |
192 Włókno |
Rodzaj włókna: |
G657A1 |
Średnica (± 0,3 mm): |
7,8 mm |
Waga kabla: |
52kg/km |
Kolor kurtki: |
Pomarańczowy |
APLIKACJA: |
FTTH |
Odległość dmuchania: |
1500m |
192 G657A1 Mikrokabel światłowodowy Wdmuchiwany powietrzem Mikrokabel GCYF4-192 Kabel
Opis
Całkowicie dielektryczna konstrukcja Air Blown Micro Cable wypełniona żelem o małej średnicy zewnętrznej sprawia, że idealnie nadaje się do zastosowań w mikrokanalikach, obniżając koszty wdrożenia, umożliwiając zastosowanie do instalacji metody z nadmuchiwanym powietrzem.Przeznaczony do mikrorurek o średnicy wewnętrznej od 8 mm do 16 mm, w zależności od ilości włókien.
Luźne tuby wykonane są z PBT, które zapewniają doskonałe właściwości mechaniczne w różnych warunkach i są wypełnione żelem blokującym wodę.
Specyfikacja techniczna
| Nr części | MIKRO-192 | |
| Liczba włókien | 192 | |
| Luźna liczba rurek | 6+10 | |
| Liczba wypełniaczy | 0+2 | |
| Włókno na tubę | 12 | |
| Średnica nominalna | 7,8 ± 0,2 mm | |
| Waga | 55 kg/km | |
| Min.Promień gięcia — statyczny | 12 * średnica kabla | |
| Min.Promień gięcia — dynamiczny | 20 * średnica kabla | |
| Tłumienie światłowodu kablowego (G.652D) | 0,35dB/km @ 1310nm, 0,22dB/km @ 1550nm | |
| Temperatura | Przechowywanie -40 do 70℃, instalacja -10 do +40℃, praca -40 do +70℃ | |
| Żywotność kabla | 30 lat | |
Specyfikacja włókien
| Charakterystyka | Wartości |
| Charakterystyka optyczna | |
| Średnica pola trybu | 8,6±0,6µm @ 1310nm |
| 9,8 ± 0,8 mm @ 1550 nm | |
| Współczynnik tłumienia | ≤0,40dB/km @ 1310nm |
| ≤0,30dB/km @ 1550nm | |
| Długość fali zerowej dyspersji (λ0) | 1300nm do 1324nm |
| Maksymalne nachylenie zerowej dyspersji (S0max) | ≤0,092ps/(nm2km) |
| Długość fali odcięcia (λcc) | ≤1260nm |
| Efektywny grupowy współczynnik załamania światła (Neff) | 1.466 @1310nm |
| 1.467 @1550nm | |
| Charakterystyka mechaniczna | |
| Wijący się | ≥4m |
| Dowód stresu | ≥0,69 GPa |
| Siła taśmy powlekającej | Średnia wartość 1.0-5.0N |
| 1.3-8.9N wartość szczytowa | |
| Strata makro zginania | ≤0,75dB @1550nm, Ф20mm, 1 kółka |
| ≤1.5dB @ 1625nm, Ф20mm, 1 kółka | |
| ≤0,25dB @ 1550nm, Ф30mm, 10 kółek | |
| ≤1.0dB @ 1625nm, Ф30mm, 10 okręgów | |

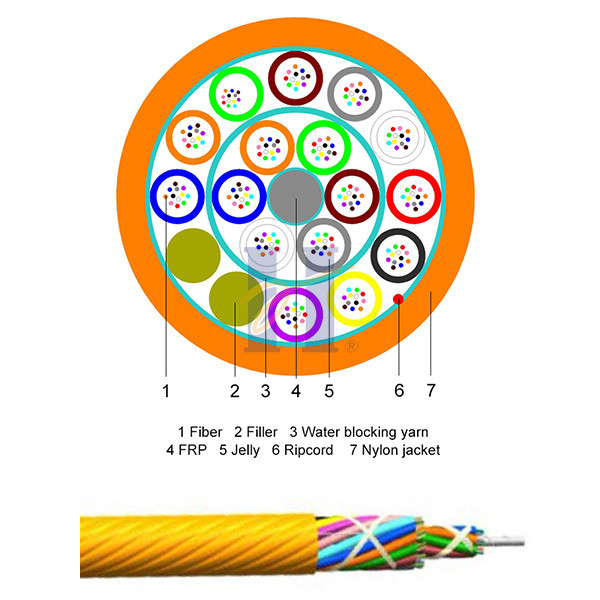

Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna
| Włókno nr 1: czerwony |
| Włókno #2: zielony |
| Włókno #3: Niebieski |
| Włókno #4: Żółty |
| Włókno #5: Biały |
| Włókno #6: Szary |
| Włókno #7: Brązowy |
| Włókno #8: Fioletowy |
| Włókno #9: Aqua |
| Włókno nr 10: czarny |
| Włókno #11: Pomarańczowy |
| Włókno #12: Różowy |
Luźny kolor tuby
| Luźna tuba nr 1: czerwona | Luźna tuba nr 9: Aqua |
| Luźna tuba #2: zielona | Luźna tuba nr 10: czarna |
| Luźna tuba #3: niebieska | Luźna tuba #11: Pomarańczowy |
| Luźna tuba #4: Żółty | Luźna tuba #12: Różowy |
| Luźna tuba nr 5: biała | Luźna tuba #13: czerwona |
| Luźna tuba #6: szara | Luźna tuba #14: zielona |
| Luźna tuba #7: Brązowa | Luźna tuba #15: niebieska |
| Luźna tuba #8: fioletowa | Luźna tuba #16: żółta |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC GCYFT4 192 G657A1 [Numer bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły zamówienia
| Liczba włókien | Klasa włókien | Nr części |
| 192 | G657A1 | MICRO 16X12F G657A1 PA 7.8MM |
| 192 | G652D | MICRO 16X12F G652D PA 7.8MM |
| 192 | OM1 | MICRO 16X12F OM1 PA 7.8MM |
| 192 | OM2 | MICRO 16X12F OM2 PA 7.8MM |
| 192 | OM3 | MICRO 16X12F OM3 PA 7.8MM |
| 192 | OM4 | MICRO 16X12F OM4 PA 7.8MM |
