Szczegóły Produktu
Miejsce pochodzenia: Chengdu, Chiny
Nazwa handlowa: HUIYUAN
Orzecznictwo: ISO9001
Numer modelu: GCYFT4-288G657A1
Warunki płatności i wysyłki
Minimalne zamówienie: 4km
Cena: negotiable
Szczegóły pakowania: drewniany bęben
Czas dostawy: 5 do 20 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union,
Możliwość Supply: 5000 km/miesiąc
Nazwa produktu: |
288 G657A1 Luźna tuba mikrokabel wypełniony żelem wdmuchiwanym powietrzem AD(ZN)2Y NanoUNIT Mikrokab |
Liczba włókien: |
288 Włókno |
Rodzaj włókna: |
G657A1 |
Średnica (± 0,3 mm): |
9,4 mm |
Waga kabla: |
75 kg/km |
Kolor kurtki: |
Pomarańczowy |
APLIKACJA: |
FTTX |
Odległość dmuchania: |
1800m |
Nazwa produktu: |
288 G657A1 Luźna tuba mikrokabel wypełniony żelem wdmuchiwanym powietrzem AD(ZN)2Y NanoUNIT Mikrokab |
Liczba włókien: |
288 Włókno |
Rodzaj włókna: |
G657A1 |
Średnica (± 0,3 mm): |
9,4 mm |
Waga kabla: |
75 kg/km |
Kolor kurtki: |
Pomarańczowy |
APLIKACJA: |
FTTX |
Odległość dmuchania: |
1800m |
288 G657A1 Luźna tuba mikrokabel wypełniony żelem wdmuchiwanym powietrzem AD(ZN)2Y NanoUNIT Mikrokabel
Opis
Cechy włókna dmuchanego powietrzem Huiyuan
Może używać sprężonego azotu lub sprężonego powietrza.
Może wyprowadzać ciśnienie od 0 do 200 psi za pomocą regulatora ciśnienia.
Wiązki włókien mogą być wdmuchiwane do 150 stóp na minutę.
Szybkość przepływu powietrza przez silnik kontroluje prędkość.
Składa się z trzech głównych sekcji: stojaka wydawania, który utrzymuje szpule wiązek włókien, głowicy nadmuchowej, która kieruje wiązkami włókien oraz regulatora ciśnienia podłączonego do źródła powietrza.
Specyfikacja techniczna
| Nr części | MIKRO-288 | |
| Liczba włókien | 288 | |
| Luźna liczba rurek | 9+15 | |
| Liczba wypełniaczy | 0 | |
| Włókno na tubę | 12 | |
| Średnica nominalna | 9,4 ± 0,2 mm | |
| Min.Promień gięcia — statyczny | 12 * średnica kabla | |
| Min.Promień gięcia — dynamiczny | 20 * średnica kabla | |
| Tłumienie światłowodu kablowego (G.652D) | 0,35dB/km @ 1310nm, 0,22dB/km @ 1550nm | |
| Temperatura | Przechowywanie -40 do 70℃, instalacja -10 do +40℃, praca -40 do +70℃ | |
| Żywotność kabla | 30 lat | |
Specyfikacja włókien
| Charakterystyka | Wartości | ||
| Charakterystyka optyczna | |||
| Średnica pola trybu | przy 1310nm | 8,6 ± 0,6 µm | |
| przy 1550nm | 9,8 ± 0,8 mm | ||
| Współczynnik tłumienia | przy 1310nm | ≤0,40dB/km | |
| przy 1550nm | ≤0,30 dB/km | ||
| Długość fali zerowej dyspersji (λ0) | 1300nm do 1324nm | ||
| Maksymalne nachylenie zerowej dyspersji (S0max) | ≤0,092ps/(nm2km) | ||
| Długość fali odcięcia (λcc) | ≤1260nm | ||
| Efektywny grupowy współczynnik załamania światła (Neff) | przy 1310nm | 1.466 | |
| przy 1550nm | 1.467 | ||
| Charakterystyka geometryczna | |||
| Średnica okładziny | 125,0±1,0µm | ||
| Nieokrągłość okładziny | ≤1,0% | ||
| Średnica powłoki | 245,0±10,0µm | ||
| Błąd koncentryczności powłoki i okładziny | ≤12,0 µm | ||
| Nieokrągłość powłoki | ≤6,0% | ||
| Błąd koncentryczności rdzenia i płaszcza | ≤0,8 µm | ||

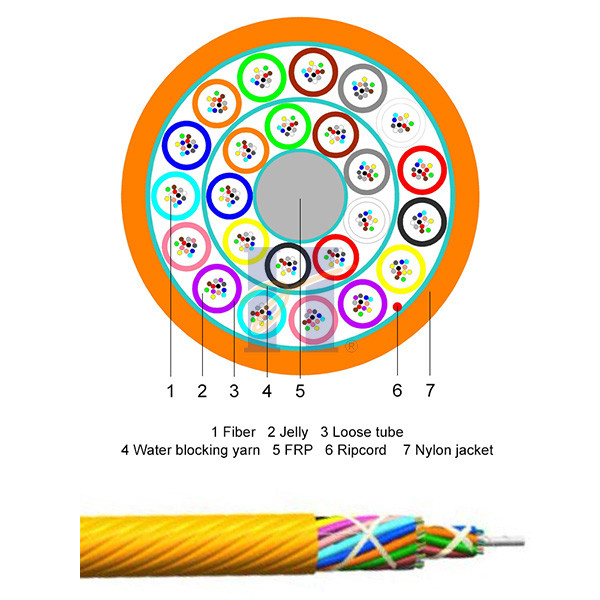

Struktura kabla:
Standardowa długość bębna
2000m/bęben, 4000m/bęben i 6000m/bęben
Kolor włókna
| Włókno nr 1 = niebieski |
| Włókno nr 2 = pomarańczowy |
| Włókno nr 3 = zielony |
| Włókno nr 4 = brązowy |
| Włókno nr 5 = Szary |
| Włókno nr 6 = biały |
| Włókno nr 7 = czerwony |
| Włókno nr 8 = czarny |
| Włókno nr 9 = żółty |
| Włókno nr 10 = fioletowy |
| Włókno nr 11 = różowy |
| Włókno nr 12 = Aqua |
Luźny kolor tuby
| Luźna tuba nr 1 = niebieski | Luźna tuba nr 13 = niebieski |
| Luźna rurka nr 2 = pomarańczowy | Luźna tuba nr 14 = pomarańczowy |
| Luźna tuba nr 3 = zielony | Luźna tuba nr 15 = zielony |
| Luźna tuba nr 4 = Brązowa | Luźna tuba nr 16 = Brązowy |
| Luźna tuba nr 5 = Szary | Luźna tuba nr 17 = Szary |
| Luźna tuba nr 6 = biały | Luźna tuba nr 18 = biały |
| Luźna rurka nr 7 = czerwona | Luźna tuba nr 19 = czerwony |
| Luźna tuba nr 8 = czarny | Luźna tuba nr 20 = czarny |
| Luźna tuba nr 9 = żółty | Luźna tuba nr 21 = żółty |
| Luźna tuba nr 10 = fioletowy | Luźna tuba nr 22 = fioletowy |
| Luźna tuba nr 11 = różowy | Luźna tuba nr 23 = różowy |
| Luźna rurka nr 12 = Aqua | Luźna rurka nr 24 = Aqua |
Drukowanie tekstu na kablu: (Obsługa dostosowanego tekstu)
HYOC GCYFT4 288 G657A1 [Nr bębna] [Miesiąc-rok] [Oznakowanie miernika]
Szczegóły zamówienia
| Liczba włókien | Klasa włókien | Częściowe imię |
| 288 | G657A1 | GCYFT4 24X12F G657A1 PA 9,4MM |
| 288 | G652D | GCYFT4 24X12F G652D PA 9.4MM |
| 288 | OM1 | GCYFT4 24X12F OM1 PA 9.4MM |
| 288 | OM2 | GCYFT4 24X12F OM2 PA 9.4MM |
| 288 | OM3 | GCYFT4 24X12F OM3 PA 9.4MM |
| 288 | OM4 | GCYFT4 24X12F OM4 PA 9.4MM |
